Zračni filter i usisni sustav
Uklanjanje
1. Zračni filter i njegovo kućište nalaze se na lijevoj strani motornog prostora. Prvo odvojite konektor ožičenja od mjerača protoka zraka koji se nalazi na gornjem poklopcu kućišta pročistača zraka i otpustite ožičenje iz držača (vidi sliku 6.1, a, b).

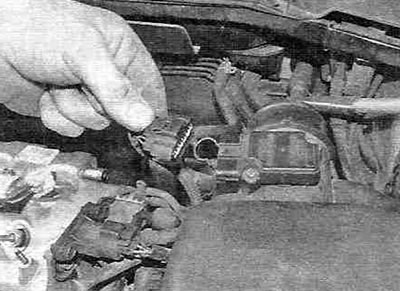

Slika 6.1,a. Odspojite konektor ožičenja s mjerača protoka zraka...

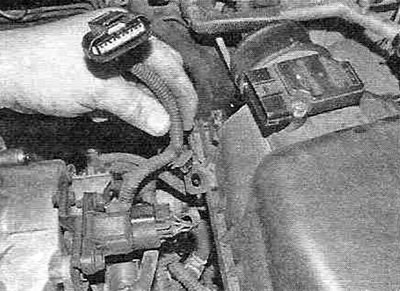

Slika 6.1, b....i otpustite ožičenje iz držača.
2. Otpustite stezaljku i odvojite crijevo za izlaz zraka od gornjeg poklopca kućišta.
3. Otvorite opružne zasune i uklonite gornji poklopac s kućišta zračnog filtra (vidi sliku 6.3,a,b).

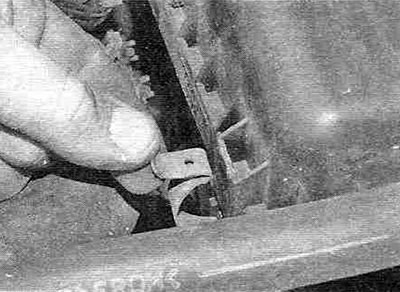

Slika 6.3,a. Otvorite opružne zasune...

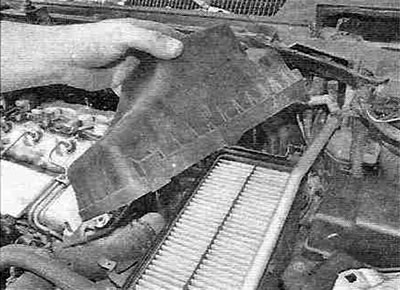

Slika 6.3, b....i uklonite gornji poklopac zračnog filtra
4. Izvadite filtarski element iz kućišta zračnog filtra, pazeći na njegov položaj (s većim dijelom prema dolje) (vidi sliku 6.4).

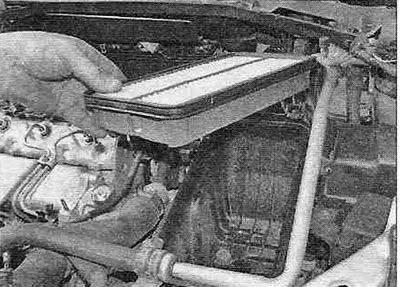

Slika 6.4. Uklanjanje filtarskog elementa.
5. Otpustite vijke koji pričvršćuju kućište filtra zraka na karoseriju vozila, odvojite usisni razvodnik od prednjeg poprečnog nosača i izvadite kućište filtra iz motornog prostora (vidi sliku 6.5, a, b).

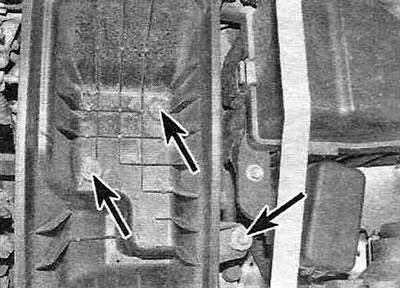

Slika 6.5,a. Otpustite vijke za montažu...

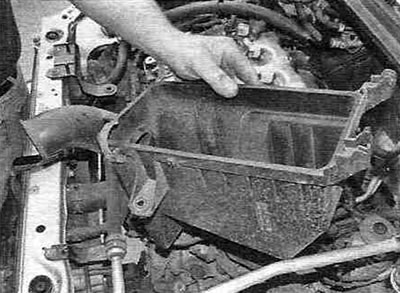

Slika 6.5, b....i, nakon što ste odvojili cijev za usis zraka od prednjeg poprečnog nosača motornog prostora, uklonite kućište filtra zraka
Montaža
6. Očistite kućište zračnog filtra od prašine i prljavštine, a zatim ga ugradite na njegovo mjesto, pazeći da ulazna cijev slobodno pristaje na prednji poprečni nosač. Vratite pričvrsne vijke i čvrsto ih zategnite.
7. Umetnite filtarski element (s većim dijelom prema dolje) i postavite gornji poklopac, pričvrstivši ga opružnim zasunima.
8. Spojite crijevo za izlaz zraka na gornji poklopac i pričvrstite ga stezaljkom.
9. Spojite konektor ožičenja na mjerač protoka zraka.
