Sadržaj: Filter goriva ↓ Grijač goriva ↓
Filter goriva
Uklanjanje
1. Za pristup filteru goriva morate ukloniti kućište filtera zraka kako je opisano u stavak 6.
2. Postavite posudu za sakupljanje goriva koje istječe i odvojite crijeva za dovod i povrat goriva (vidi sliku 7.2,a,b).

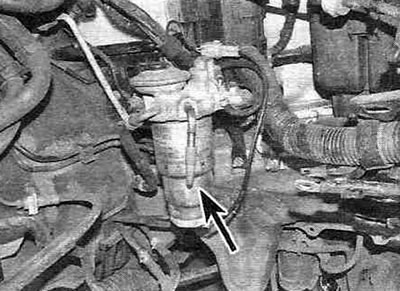

Slika 7.2,a. Položaj filtera za gorivo.

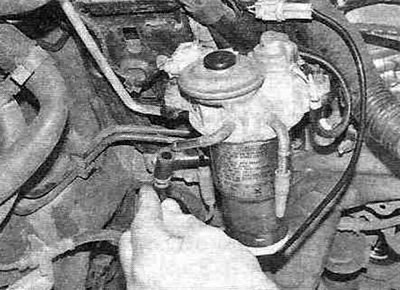

Slika 7.2,b. Odvajanje dovodnog i povratnog crijeva.
3. Odspojite konektor ožičenja grijača goriva na vrhu sklopa filtera goriva (vidi sliku 7.3).

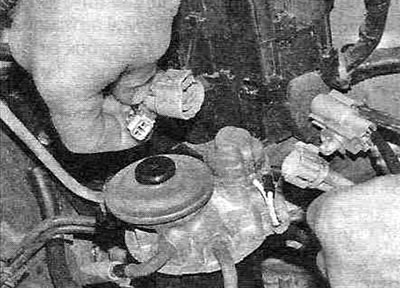

Slika 7.3. Odspajanje konektora ožičenja s filtera goriva.
4. Odspojite konektor ožičenja s osjetnika niske razine goriva na dnu sklopa filtera goriva.
5. Otpustite matice za montažu i, podižući ga prema gore, uklonite filter goriva s nosača, zatim otpustite čep za ispuštanje i ispustite gorivo u pripremljenu posudu (vidi sliku 7.5).

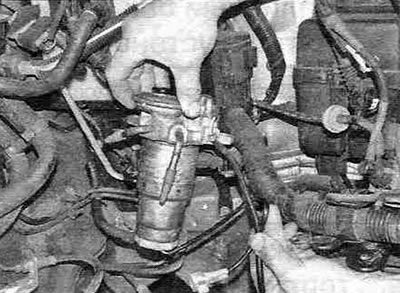

Slika 7.5. Uklanjanje filtera goriva.
Zategnite čep za ispuštanje nakon što se svo gorivo iscijedi.
6. Pričvrstite kućište filtera u škripac i odvrnite senzor razine goriva s njegove dna. Uklonite stari brtveni prsten (vidi sliku 7.6,a,b).

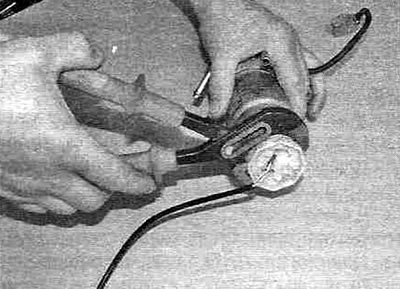

Slika 7.6,a. Pomoću podesivog ključa s uskim krajem odvrnite senzor niske razine goriva...

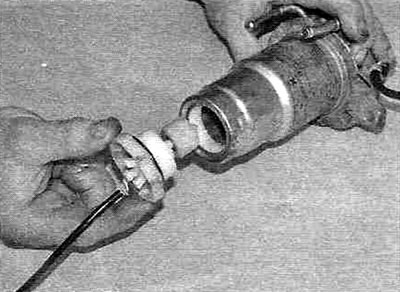

Slika 7.6,b....i uklonite ga s dna filterskog elementa.

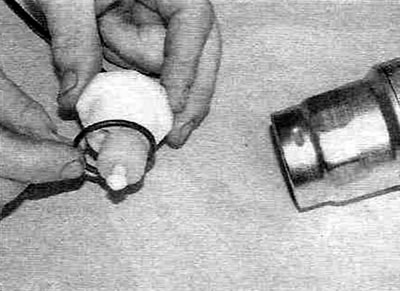

Slika 7.6,c. Uklonite stari brtveni prsten.
7. Odvijte filterski element s kućišta filtera i bacite ga. Toyotini stručnjaci za tu svrhu koriste poseban izvlakač, ali možete se snaći i s izvlakačem remena za filter ulja (vidi sliku 7.7, a, b).

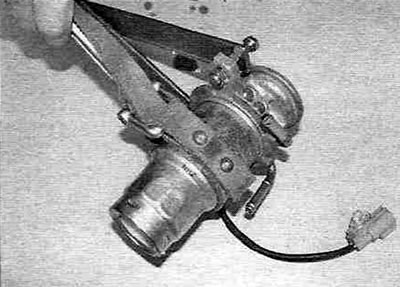

Slika 7.7,a. Uklonite element filtera pomoću alata za skidanje filtera ulja s remena.

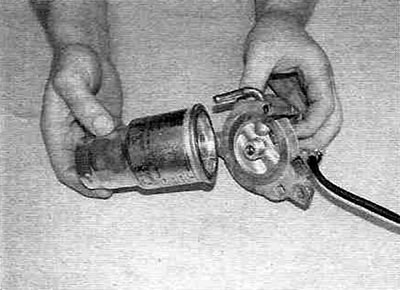

Slika 7.7,b. Izvadite filtarski element iz kućišta filtra za gorivo.
Montaža
8. Obrišite dosjedne površine kućišta i novog filterskog elementa i lagano ih navlažite gorivom.
9. Zavrnite novi filterski element u kućište filtera dok se površine za dosjed ne dodirnu, a zatim ga ručno zategnite za dodatne 3/4 okreta, BEZ upotrebe ikakvog alata.
10. Namočite novi brtveni prsten u gorivo i stavite ga na stari senzor razine goriva. Uvrnite senzor u filterski element u kućištu filtera goriva i čvrsto ga zategnite.
Tekst je citiran s izvorne web stranice (www.ToyotaMan.ru)
11. Ugradite kućište filtera na nosač i zategnite matice za montažu.
12. Spojite konektore senzora niske razine goriva i grijača goriva.
13. Spojite crijeva za gorivo.
14. Ugradite kućište zračnog filtra.
15. Pomoću ručne pumpe koja se nalazi na vrhu kućišta pumpajte gorivo u filter dok ne osjetite otpor kretanju, što ukazuje na to da je filter pun.
16. Pokrenite motor i provjerite ima li curenja goriva.
Grijač goriva
Uklanjanje
17. Grijač goriva nalazi se na vrhu filtera goriva (vidi sliku 7.17).

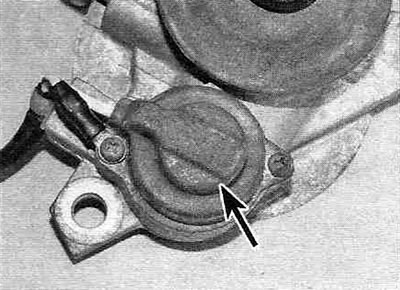

Slika 7.17. Grijač goriva nalazi se na vrhu filtera goriva.
Za bolji pristup, uklonite sklop pročistača zraka kako je opisano u stavak 6.
18. Odspojite konektor ožičenja.
19. Otpustite vijke za montažu (ne zaboravite da jedan od njih ima priključak za uzemljenje) i uklonite grijač goriva iz kućišta filtera goriva.
Provjera
20. Spojite vakuumsku pumpu na namjenski priključak na tijelu grijača i stvorite vakuum od 0,35 bara. Sada upotrijebite ohmmetar za mjerenje otpora između pina 1 konektora ožičenja i tijela grijača. Na temperaturi okoline od 20°C, otpor bi trebao biti unutar 0,5-2,0 Ohma.
21. Ako nema vakuuma u grijaču "lanac" (električna vodljivost) ne bi trebalo biti struje između pina 1 i tijela.
22. Ako vrijednost otpora nije unutar navedenih granica, zamijenite grijač.
Montaža
23. Ugradnja grijača goriva vrši se obrnutim redoslijedom od njegovog uklanjanja. Provjerite jesu li vijci za montažu sigurno zategnuti.
