Glavni cilindar spojke
Uklanjanje
1. Odspojite kabel s negativnog pola akumulatora.
2. Radeći ispod instrument ploče, odvojite kraj potisne šipke od klina na vrhu papučice spojke. Za uklanjanje igle, prvo uklonite držač.
3. Ako je vozilo opremljeno tempomatom, skinite poklopac aktuatora tempomata, odvrnite tri pričvrsna vijka i pomaknite aktuator u stranu.
4. Stezaljkom čvrsto pričvrstite crijevo za dovod hidraulične tekućine oko pet centimetara ispod rezervnog spremnika kako tekućina ne bi curila nakon što se crijevo odvoji.
5. Odvojite hidraulični vod od glavnog cilindra spojke (vidi sliku 3.5).

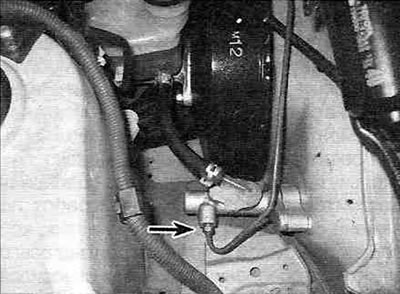

Slika 3.5. Prilikom odvrtanja matice hidraulične cijevi koristite poseban ključ s otvorenim krajem.
Kad god je moguće, pri radu s navojnim maticama koristite poseban (razdjelni) viljuškasti ključ za pneumatske i hidraulične sustave kako biste izbjegli zaobljavanje rubova. Postavite krpu oko glavnog cilindra spojke kako biste upiti svu hidrauličnu tekućinu koja se prolije kada se crijevo odvoji. Otpustite stezaljku i odvojite crijevo za dovod hidraulične tekućine od glavnog cilindra spojke.
Upozorenje. Ne dopustite da kočiona tekućina dođe u kontakt s lakom karoserije automobila kako biste izbjegli njegovo oštećenje.
6. Otpustite dvije matice za pričvršćivanje ispod instrumentne ploče na vozačevoj strani i uklonite glavni cilindar spojke.
Montaža
7. Ugradite glavni cilindar spojke na vatrozid i ručno zategnite matice za montažu.
(Publikacija je ponovno tiskana s web portala: TOYOTAMAN)
8. Spojite hidrauličnu cijev laganim pomicanjem cilindra kako biste poravnali navojni spoj matice s rupom. Ne dopustite da se matica iskrivi prilikom spajanja cijevi. Pričvrstite crijevo za dovod hidraulične tekućine na cilindar.
9. Čvrsto zategnite matice glavnog cilindra i spojnu maticu hidrauličkog voda. Spojite dovodno crijevo na priključak cilindra.
10. Spojite klipnjaču glavnog cilindra na papučicu spojke.
11. Uklonite stezaljku s crijeva za dovod hidraulične tekućine. Napunite spremnik kočionom tekućinom DOT 4 i odzračite hidraulički sustav spojke (vidi stavak 5).
