Megjegyzés: Szerelje be az alkatrészeket az ábrán látható módon.

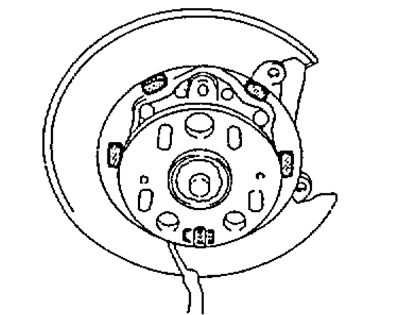

1. Kenje be magas hőmérsékletű zsírral a fékpajzsot az ábra szerint.

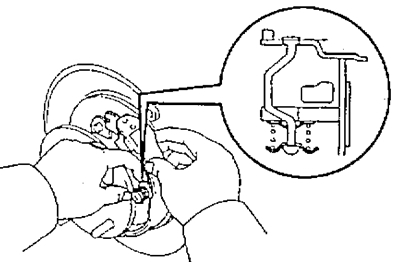

2. Vigyen fel magas hőmérsékletű zsírt a szabályozóra az ábra szerint.
3. Csatlakoztassa a rögzítőfék kábelét a karhoz.
a) Szerelje be a tartókat, a rugós üléseket és a tartórugókat.
b) Csatlakoztassa a rögzítőfék kábelét a karhoz.

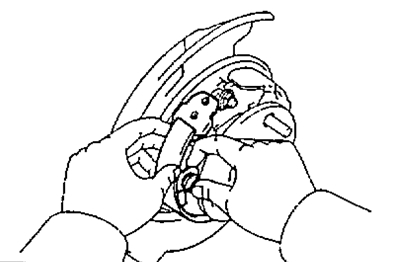

4. Szerelje fel a hátsó cipőt, miután összenyomta a tartórugót.
Figyelem: Ne engedje, hogy olaj vagy zsír érintkezzen a súrlódó felületekkel.
5. Szerelje be a visszatérő rugót, az első fékpofát és a beállítót.
a) Csatlakoztassa a visszatérő rugót a hátsó saruhoz.
b) Csatlakoztassa a visszatérő rugót az első saruhoz.

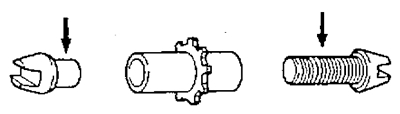

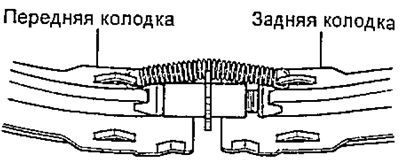

c) Szerelje be a beállítót az első és a hátsó párna közé.
d) A tartórugó összenyomása után szerelje fel az első cipőt.
6. Szerelje be a távtartó lemezt úgy, hogy a rugó az első saru felé nézzen.
7. A speciális szerszám segítségével szerelje fel a cipőfeszítő rugókat.

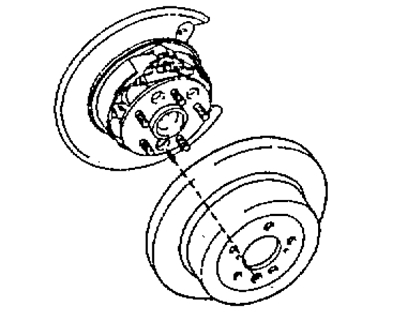

8. Szerelje be a féktárcsát.
a) Összeszerelés előtt csiszolja le csiszolópapírral a tárcsa és a párna felületét.
b) Igazítsa egy vonalba a hátsó tengely agyán lévő furatot és a tárcsa technológiai furatát.
9. Állítsa be a rögzítőfék-pofa hézagát.
a) Ideiglenesen szerelje fel a kerékanyákat.
b) Távolítsa el a dugót.

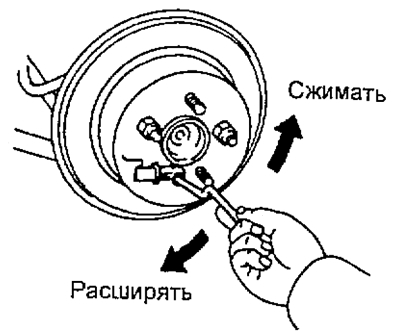

c) Forgassa el a beállítót, hogy a párnákat távolítsa el egymástól, amíg a lemezt nem rögzítik.

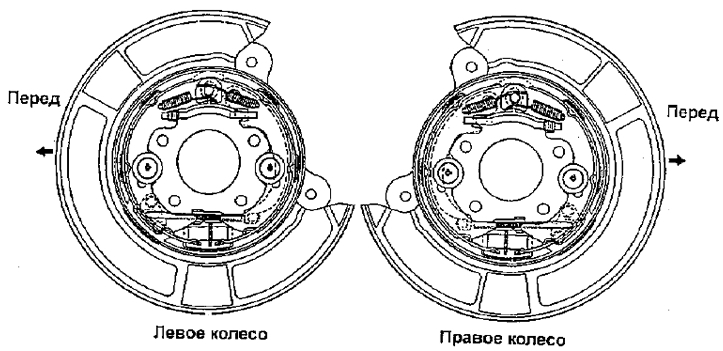

Rögzítőfék alkatrészek beépítési rajza
d) Lazítsa meg a beállítót nyolc foggal.
d) Szerelje be a dugót.
10. Szerelje fel a hátsó féknyereg egységet, és húzza meg a két rögzítőcsavart.
- Meghúzási nyomaték - 47 Nm
11. Szerelje fel a hátsó kereket.
- Meghúzási nyomaték - 105 Nm
12. Ha a járművel alacsony sebességgel, száraz, tiszta és vízszintes úton halad, húzza meg a rögzítőfék kart úgy, hogy a cipők a dobhoz nyomódjanak. Győződjön meg arról, hogy a párnák ülnek.
13. Ellenőrizze és állítsa be a rögzítőfék kar löketét.
