Cuprins: Demontarea ↓ Instalare ↓
Demontarea
Uși față și spate

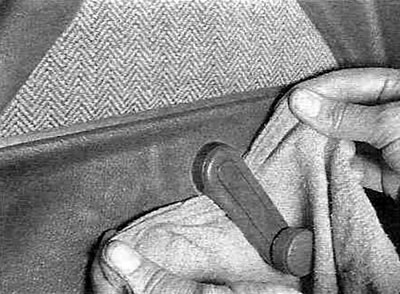

1. La modelele cu geamuri manuale, scoateți mânerul geamului (vezi Figura 15.1).
Figura 15.1. Scoateți mânerul ferestrei introducând o bucată de pânză între mâner și ornament pentru a apăsa clema cu arc.

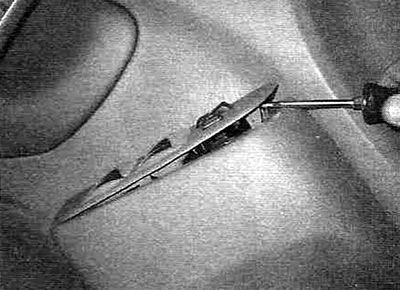

2. La modelele cu geamuri electrice, trageți de panoul comutatorului ușii cu o șurubelniță pentru a accesa șurubul de montare (vezi Figura 15.2).
Figura 15.2. Folosind o șurubelniță, ridicați panoul de comutare și deconectați conectorii cablurilor.

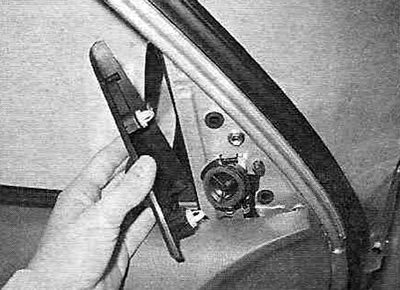

3. Ridicați și scoateți capacul decorativ al oglinzii retrovizoare exterioare (vezi Figura 15.3).
Figura 15.3. Apăsați și scoateți capacul oglinzii decorative.

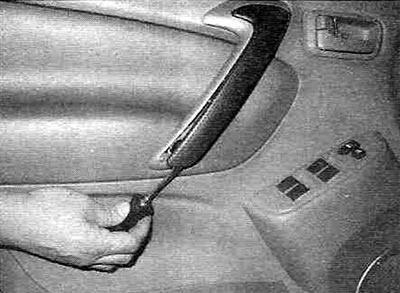

4. La modelele produse începând cu anul 2001, folosiți o șurubelniță pentru a scoate capacul șuruburilor care fixează panoul de ornament al ușii (vezi Figura 15.4).
Figura 15.4. La modelele produse începând cu anul 2001, îndepărtați capacul decorativ al plăcii de montare a panoului de ornament al ușii.

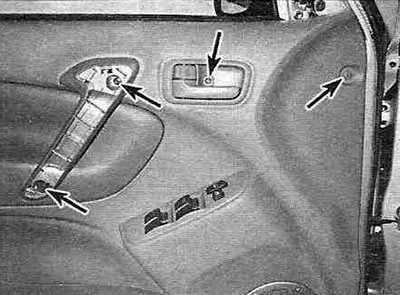

5. Slăbiți șuruburile care fixează panoul ornamental și capacul mânerului interior al ușii, apoi apăsați încet și cu grijă panoul de-a lungul marginii exterioare până când se eliberează din cleme (vezi Figura 15.5).
Figura 15.5. Șuruburi de montare a panoului de ornament al ușii - modelele din 2001 și ulterioare sunt prezentate; modelele produse înainte de anul 2000 au două șuruburi de montare suplimentare în compartimentul de depozitare de pe panoul ornamental al ușii din față.
Notă: Panourile de ornament ale ușilor din spate sunt fixate cu doar trei șuruburi - două pe placă (sub suprapunere) și unul în soclul mânerului interior al ușii.
6. După ce ați eliberat panoul ornamental din toate clemele, trageți panoul în sus, deconectați toți conectorii cablajului și scoateți panoul ornamental din ușă.

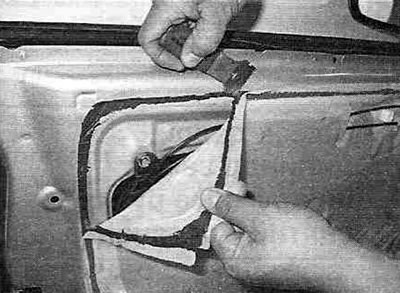

7. Pentru a accesa mânerul exterior al ușii sau mecanismul de ridicare a geamului din interiorul ușii, ridicați complet geamul, apoi îndepărtați cu grijă folia de plastic (vezi Figura 15.7).
Figura 15.7. Îndepărtați cu grijă folia de plastic pentru a avea acces la interiorul ușii.
Ușa din spate (portbagaj)
8. Deschideți ușa din spate (a portbagajului).
9. Folosind o șurubelniță sau o unealtă specială pentru îndepărtarea panourilor, apăsați clemele și scoateți panoul de finisaj de pe ușă (vezi Figura 15.9).
Figura 15.9. Panoul ornamental al ușii din spate poate fi îndepărtat prin simpla apăsare a elementelor de fixare.
La modelele produse înainte de anul 2000, trageți și ridicați o mică parte (mai bine decât bifurcat) folosiți o șurubelniță pentru a slăbi capetele știfturilor de împingere (pistoane) ale elementelor de fixare din plastic ale panoului de ornare, dar nu încercați să le scoateți - acestea sunt instalate în bucșe distanțiere.
10. Pentru a accesa componentele din interiorul ușii, îndepărtați cu grijă folia de plastic (vezi Figura 15.7).
Instalare
11. Înainte de a instala panoul de finisare, asigurați-vă că toate elementele de fixare sunt introduse în panou (unele s-ar fi putut desprinde sau rupe la scoatere).
12. Conectați conectorii panoului comutatorului ușii și ai regulatorului geamului (dacă există) prin orificiul din panou, apoi instalați panoul pe ușă. Apăsați panoul pe ușă pe întreg perimetrul până când elementele de fixare se fixează în găurile lor.
13. Restul procedurii se efectuează în ordine inversă celei de îndepărtare.
