Aripă față
Atenție: Blocați întotdeauna sistemul de reținere pasivă atunci când lucrați în imediata apropiere a componentelor sale pentru a preveni declanșarea accidentală a airbagurilor, care ar putea duce la vătămări corporale grave (vezi capitolul 12).
Demontarea
1. Slăbiți piulițele de montare a roții din față. Ridicați vehiculul, așezați-l pe suporturi de siguranță și scoateți roata din față.
2. Deschideți capota.
3. La modelele anterioare anului 2000, scoateți panoul ornamental de sub carcasa farului.
4. La modelele produse începând cu anul 2001, scoateți grila radiatorului (vezi paragraful 13).
5. Scoateți panoul barei de protecție față (vezi paragraful 11).
6. Scoateți carcasa farului (vezi capitolul 12).
7. Deconectați clemele de montare de pe partea interioară a arcului roții, apoi scoateți căptușeala de protecție a arcului roții (vezi Figura 12.7, a, b).

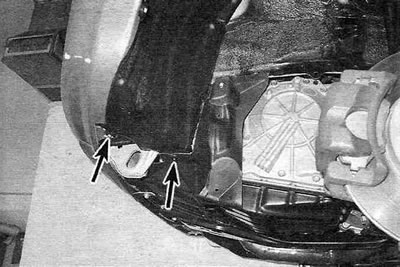

Figura 12.7,a. Deșurubați șurubul de fixare și apăsați știfturile (arătat prin săgeți) pe partea inferioară frontală a căptușelii de protecție a aripii.

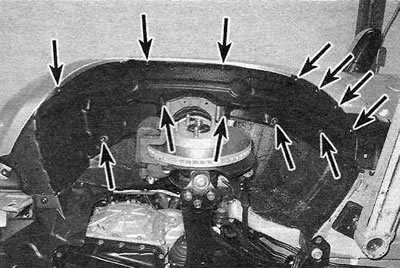

Figura 12.7, b. Deconectați partea principală a căptușelii de protecție a aripii prin deșurubarea șuruburilor, a șuruburilor de montare și deconectarea elementelor de fixare din plastic (arătat prin săgeți).
8. Dacă demontați aripa dreaptă, demontați și antena radio. Dacă demontați aripa stângă, scoateți suportul capotei și lăsați capota deschisă într-o poziție sigură.
9. Deschideți ușa din față și deșurubați șurubul superior care fixează aripa de caroserie (vezi Figura 12.9).

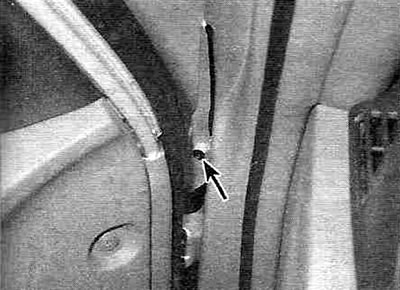

Figura 12.9. Deschideți ușa și deșurubați șurubul de montare a aripii superioare (indicat de săgeată).
10. Deșurubați șurubul inferior care fixează aripa de corp (vezi Figura 12.10).

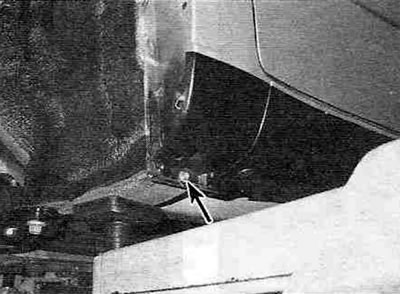

Figura 12.10. Deșurubați șurubul de montare a aripii inferioare (indicat de săgeată).
11. Deșurubați șuruburile rămase de montare a aripii (vezi Figura 12.11, a-c).

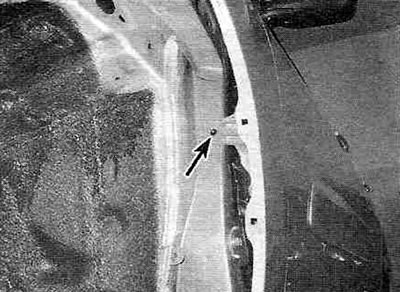

Figura 12.11,a. Slăbiți șurubul de montare din deschiderea arcului roții (indicat de săgeată).

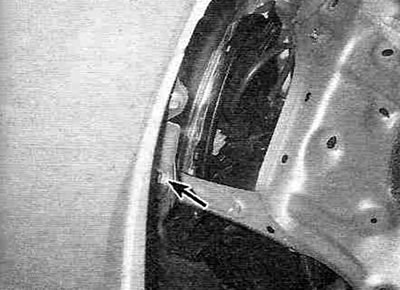

Figura 12.11, b. Deșurubați șurubul frontal care fixează aripa de suport (indicat de săgeată). (Șurubul de montare superior a fost deja deșurubat)

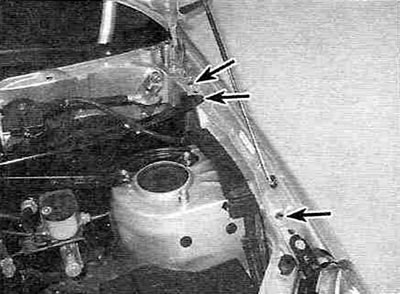

Figura 12.11, c. Deșurubați cele trei șuruburi de montare de-a lungul părții superioare a aripii.
12. Ridicați și scoateți aripa din mașină. Ar fi o idee bună să rugați un asistent să sprijine aripa atunci când o demontați, pentru a evita zgârierea panourilor adiacente ale caroseriei.
Instalare
13. Aripa se instalează în ordine inversă demontării. Verificați alinierea suprafețelor aripilor în raport cu capota și marginea anterioară a ușii și abia apoi strângeți șuruburile de montare.
