Diagrama 4. Sistem de încărcare (motoare pe benzină), ceas și brichetă — modele produse din 2003 [Toyota RAV4 XA20]

0

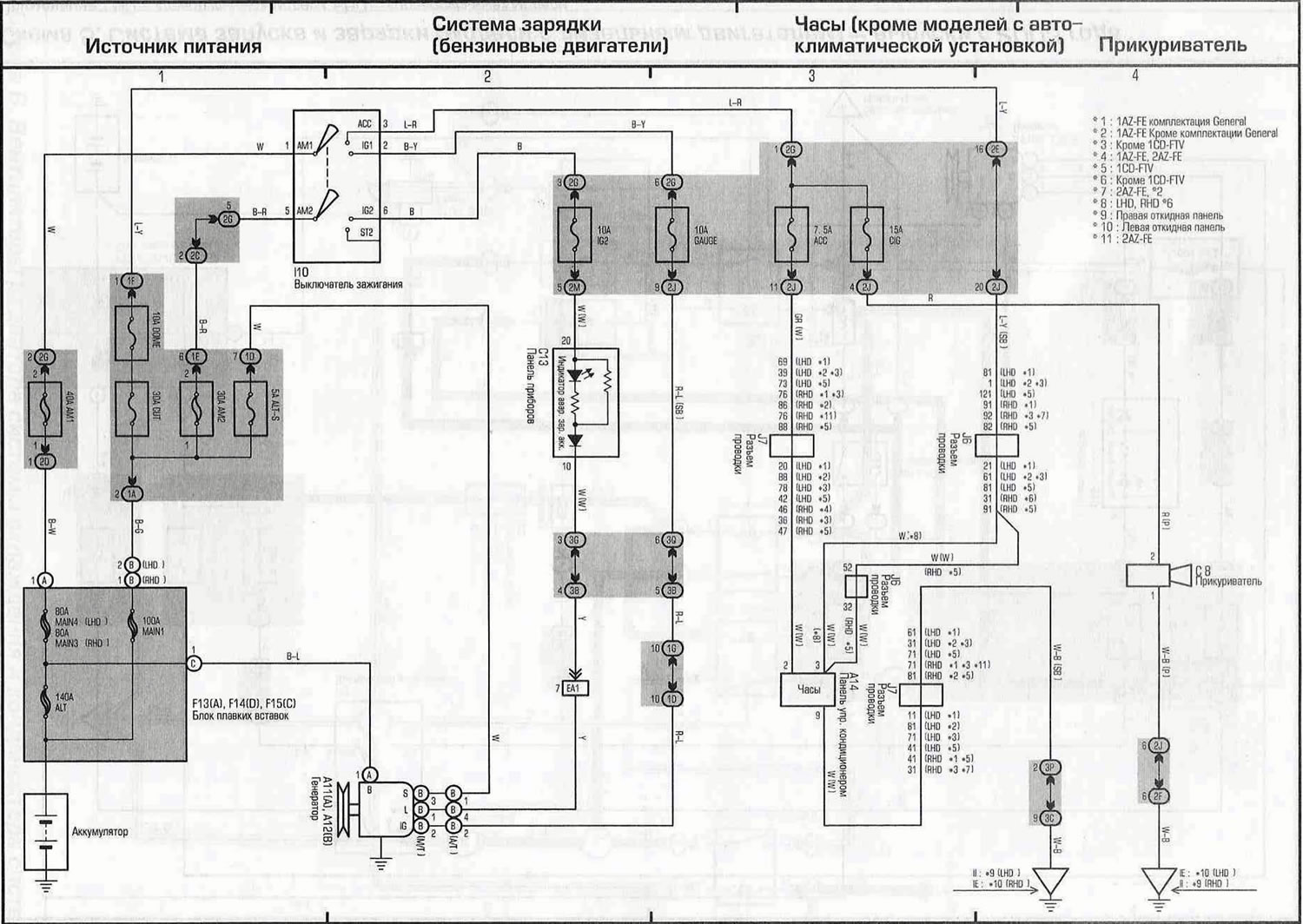

Diagrama 4. Sistem de încărcare (motoare pe benzină), ceasul și bricheta sunt modele produse din 2003

Deschide o imagine mai mare într-o filă nouă »

Notă: LHD înseamnă modele cu "volan pe stânga", RHD înseamnă modele cu "volan pe dreapta".

(Originalul poate fi vizualizat pe site-ul web: ToyotaMan)

Acest articol este disponibil la adresa: rusă, engleză, bulgară, belarusă, ucraineană, sârbă, croată, poloneză, slovacă, maghiară

Materialul articolului a fost verificat: Kondratyeva Ulyana
