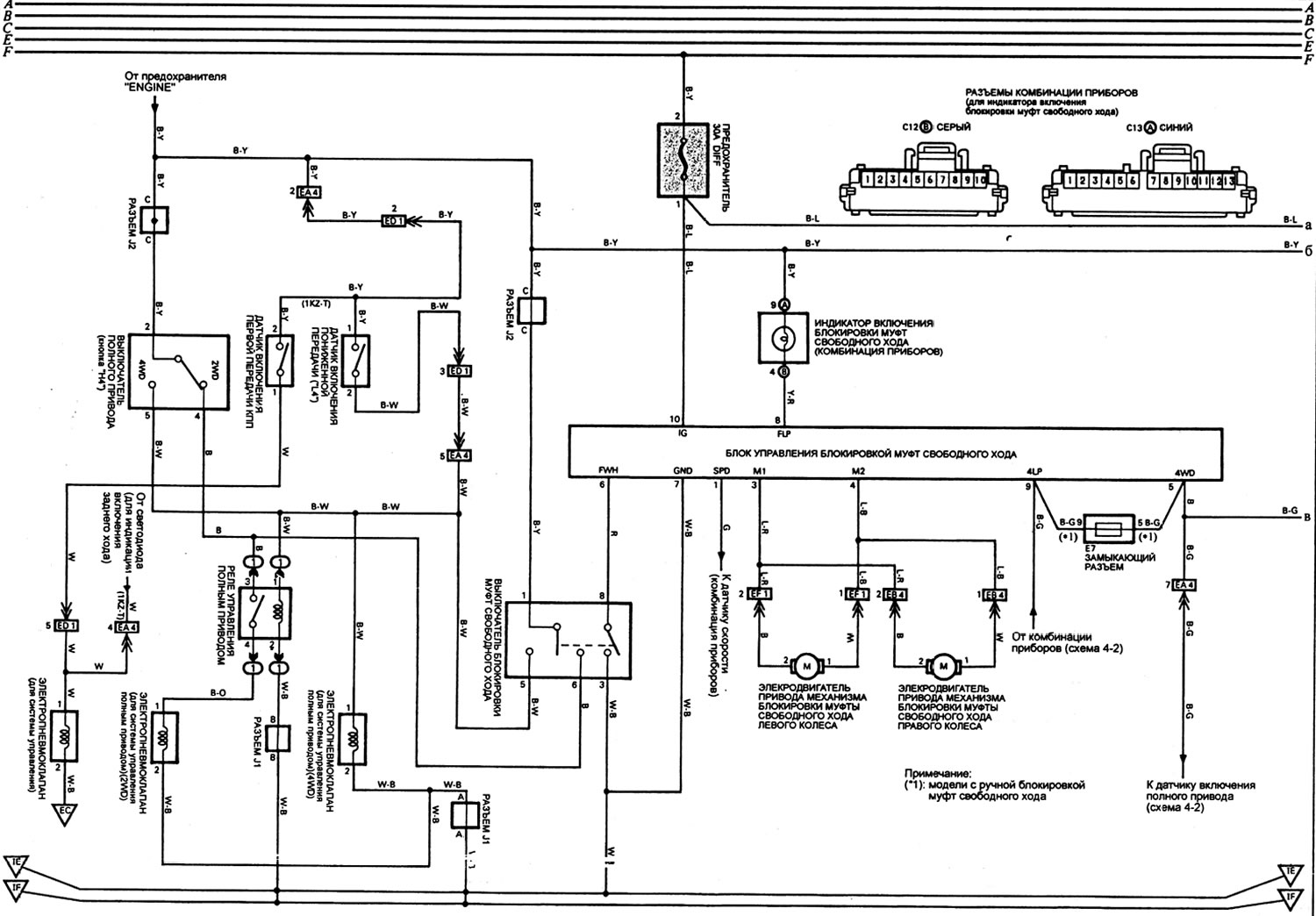

Obrázok 10: Riadiaci systém AWD (automatické blokovanie voľnobehu)
Hlavná
Land Cruiser
Cruiser 70
(1985-1996, diesel)
Elektrické vybavenie
Elektrické obvody
0
Riadiaci systém pohonu všetkých kolies (systém automatického zamykania voľnobehu)
Открыть большую картинку в новой вкладке »
Schéma 10 (pokračovanie): systém riadenia pohonu všetkých štyroch kolies (systém uzávierky zadného diferenciálu) a centrálne zamykanie
Открыть большую картинку в новой вкладке »
