Снятие
Примечание: установка производится в порядке обратном снятию.
1. Поддомкратьте автомобиль, и снимите задние колеса.
- Момент затяжки — 105 Нм

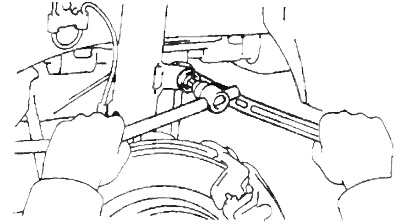

2. Снимите стойки стабилизатора.
Примечание: если ось шарового шарнира проворачивается вместе с гайкой, с помощью торцевого ключа придержите стойку.
- Момент затяжки — 65 Нм
3. Отверните болты, снимите держатели втулок и втулки.
Момент затяжки:
модели 2WD (2WS, 4WS) — 19,5 Нм
модели 4WD
- болт А — 19,5 Нм
- болт В — 55 Нм

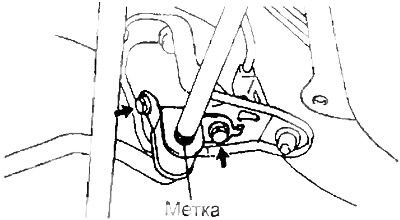

Модели 2WD (2WS)

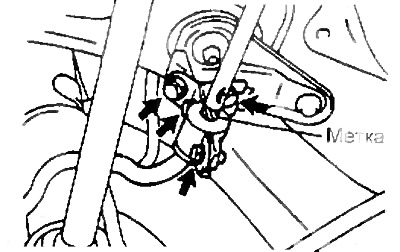

Модели 2WD (4WS)
Стабилизатор поперечной устойчивости (2WD).
1 - стойка стабилизатора,
2 - стабилизатор поперечной устойчивости,
3 - втулка,
4 - держатель втулки.

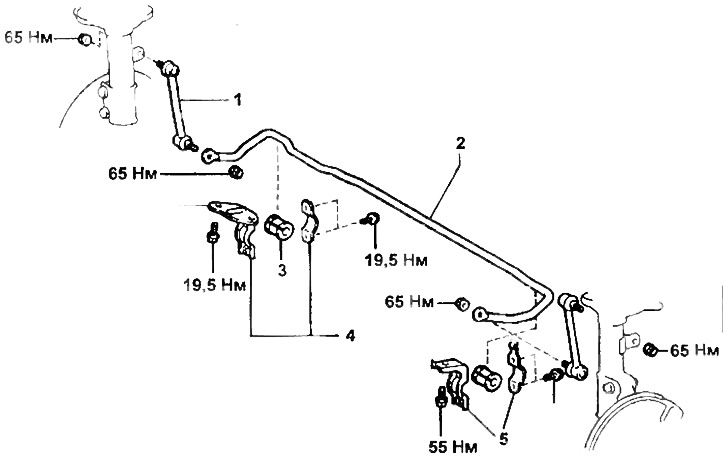

Стабилизатор поперечной устойчивости (4WD).
1 - стойка стабилизатора,
2 - стабилизатор поперечной устойчивости,
3 - втулка,
4 - держатель правой втулки,
5 - держатель левой втулки.

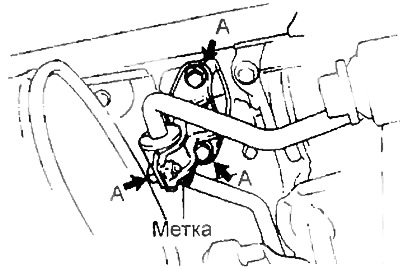

Модели 4WD (правая сторона)

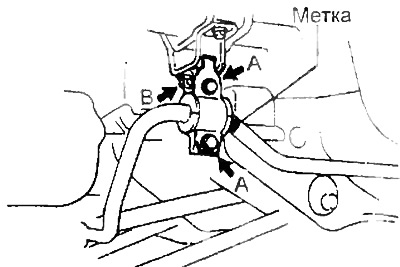

Модели 4WD (левая сторона)
5. Снимите стабилизатор.
Проверка стойки стабилизатора

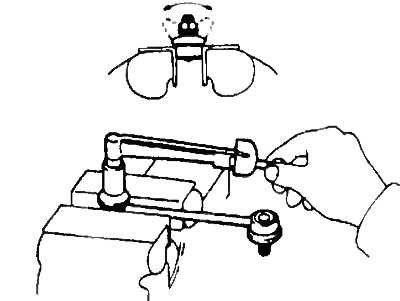

Проверьте момент прокрутки шарового шарнира стойки стабилизатора.
а) Перед установкой гайки покачайте ось шарового шарнира из стороны в сторону несколько раз.
б) Используя динамометрический ключ, вращайте гайку непрерывно (один оборот за 2-4 секунды) и снимите показание на пятом обороте.
- Момент прокрутки — 0,05 -10 Нм
Если момент не соответствует указанному, то замените стойку стабилизатора.
