Снятие
Примечание: установка производится в порядке обратном снятию. После установки проверьте углы установки задних колес и работу датчиков частоты вращения (ABS).
Внимание: после установки надавливая на кузов вниз и приподнимая его вверх стабилизируйте подвеску.
1. Поддомкратьте автомобиль, и снимите заднее колесо.
2. Снимите кожух.

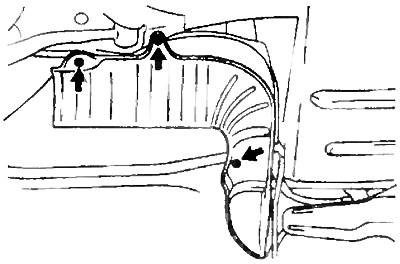

а) С помощью сверла (5 мм), рассверлите головки заклепок, затем выбейте их.
б) Снимите кожух.
3. Снимите продольный рычаг.

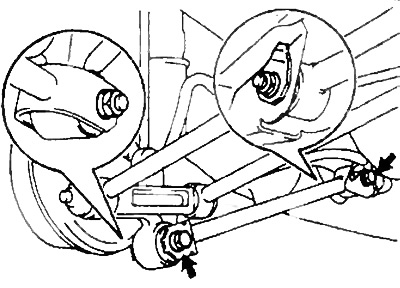

а) Отверните два болта и гайки.

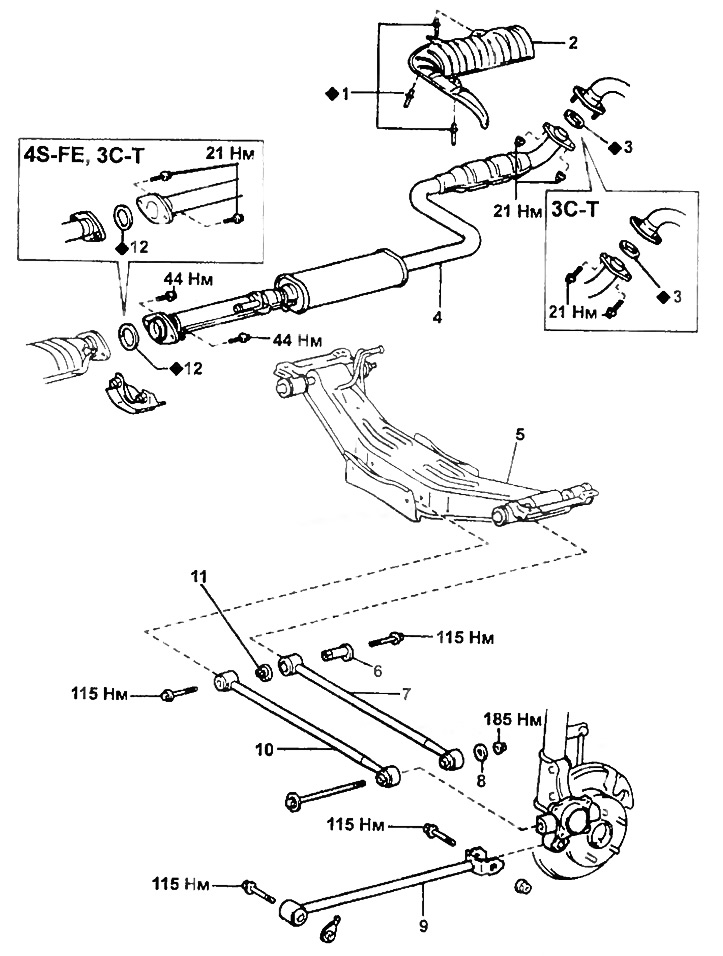

Нижний и продольный рычаги подвески (модели 2WS).
1 - заклепка,
2 - кожух,
3, 12 - прокладка,
4 - центральная труба глушителя,
5 - задняя балка,
6 - втулка эксцентрика регулировки схождения,
7 - нижний рычаг подвески №2,
8 - шайба,
9 - продольный рычаг,
10 - нижний рычаг подвески №1,
11 - эксцентрик регулировки схождения.
Внимание: окончательную затяжку производите после стабилизации подвески.
- Момент затяжки — 115 Нм
б) Снимите продольный рычаг.
4. Снимите нижний рычаг подвески №2. Примечание к установке: сориентируйте рычаг меткой, нанесенной краской, к задней части.

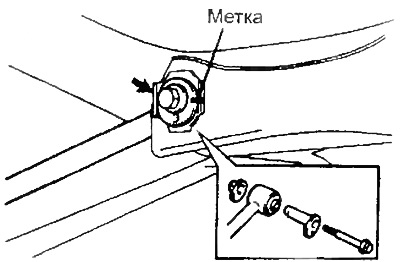

а) Нанесите установочные метки на втулку эксцентрика регулировки развала и заднюю балку.
б) Отверните болт, снимите эксцентрик и отсоедините рычаг от задней балки.
Внимание: окончательную затяжку производите после стабилизации подвески.
- Момент затяжки — 115 Нм

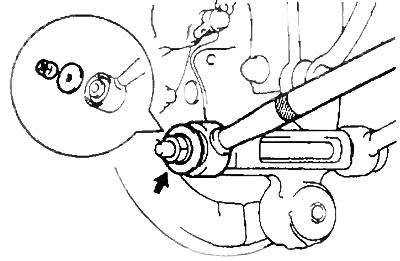

в) Отверните гайку, снимите шайбу и рычаг с кулака
Внимание: окончательную затяжку производите после стабилизации подвески.
- Момент затяжки — 185 Нм
5. Снимите нижний рычаг подвески №1.

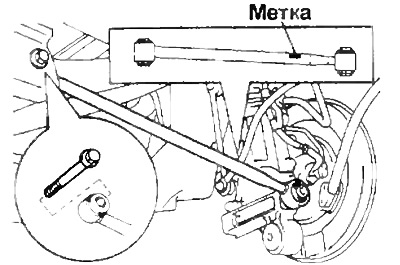

Примечание к установке: сориентируйте рычаг меткой нанесенной краской к задней части.
а) Отверните болт и отсоедините рычаг от задней балки.
Внимание: окончательную затяжку производите после k стабилизации подвески.
- Момент затяжки — 115 Нм
(Оригинальный текст размещён на TOYOTAMAN.ru)

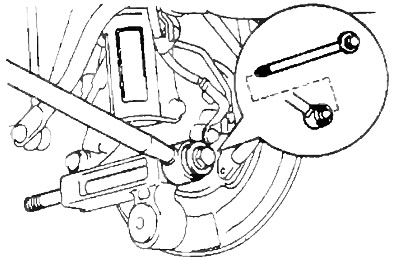

б) Снимите болт и рычаг с кулака.
