Примечание: разборку и сборку блока и головки блока цилиндров проводите руководствуясь сборочными рисунками.

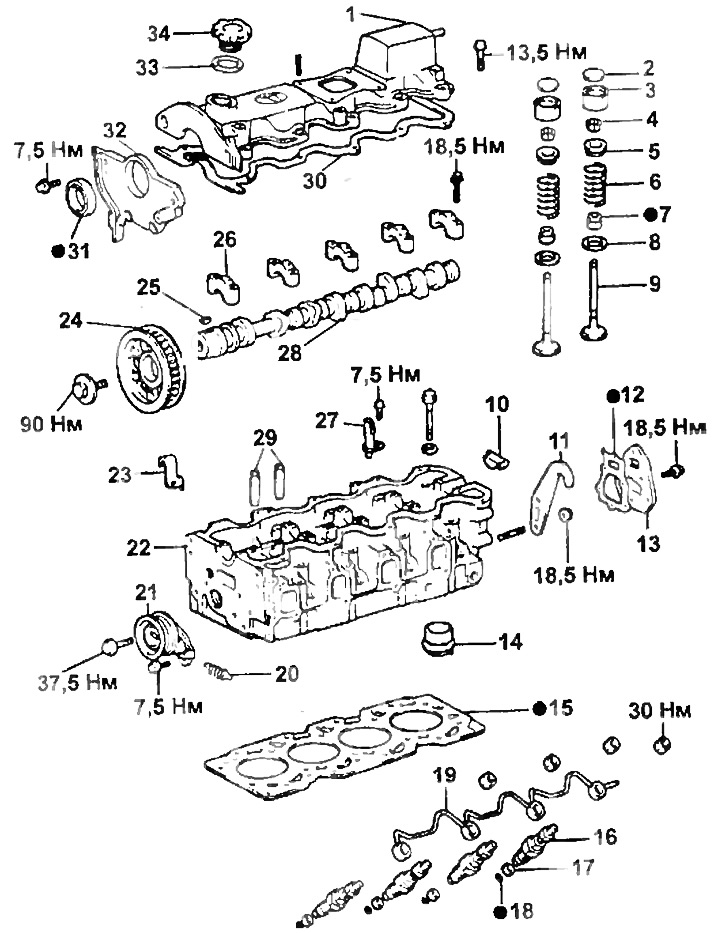

Детали, снимаемые при разборке головки блока цилиндров.
1 - крышка головки блока цилиндров,
2 - регулировочная шайба,
3 - толкатель клапана,
4 - сухари,
5 - тарелка клапана,
6 - пружина клапана,
7 - маслосъемный колпачок,
8 - седло пружины,
9 - клапан,
10 - сегментная пробка,
11-, 23 - крюк для подъема двигателя,
12 - прокладка,
13 - камера сгорания,
15 - прокладка головки блока цилиндров,
16 - форсунка,
17 - седло форсунки,
18 - прокладка,
19 - трубка отвода топлива,
20 - натяжная пружина,
21 - натяжной ролик,
22 - головка блока цилиндров,
24 - шкив распределительного вала,
25 - шпонка,
26 - крышка подшипника распредвала,
27 - масляная форсунка головки блока цилиндров,
29 - втулка,
30 - прокладка крышки головки блока цилиндров,
31 - сальник,
32 - корпус сальника распределительного вала,
33 - прокладка,
34 - пробка маслоналивного отверстия.

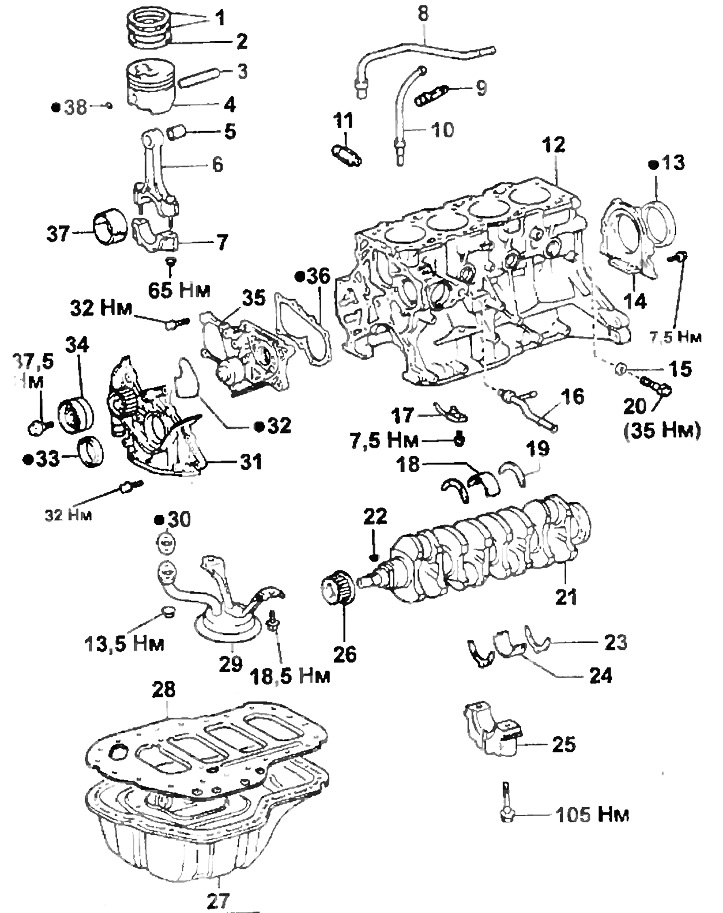

Детали, снимаемые при разборке блока цилиндров.
1 - компрессионные кольца,
2 - маслосъемное кольцо,
3 - поршневой палец,
4 - поршень,
5 - втулка,
6 - шатун,
7 - нижняя крышка шатуна,
8 - трубка №2 маслоохладителя,
9 - зажим,
10 - направляющая масляного щупа,
11 - сливной кран,
12 - блок цилиндров двигателя,
13 - сальник,
14 - держатель сальника,
15 - прокладка,
16 - отводная трубка охлаждающей жидкости,
17 - масляная форсунка,
18 - верхний вкладыш коренного подшипника,
19 - верхнее упорное полукольцо,
20 - обратный клапан,
21 - коленчатый вал,
22 - шпонка,
23 - нижнее упорное полукольцо,
24 - нижний вкладыш коренного подшипника,
25 - крышка коренного подшипника,
26 - шкив коленчатого вала,
27 - масляный поддон,
28-, 30-, 36 - прокладка,
29 - маслоприемник,
31 - корпус масляного насоса,
32 - прокладка,
33 - сальник,
34 - шкив,
35 - корпус насоса охлаждающей жидкости,
37 - вкладыши шатунного подшипника.

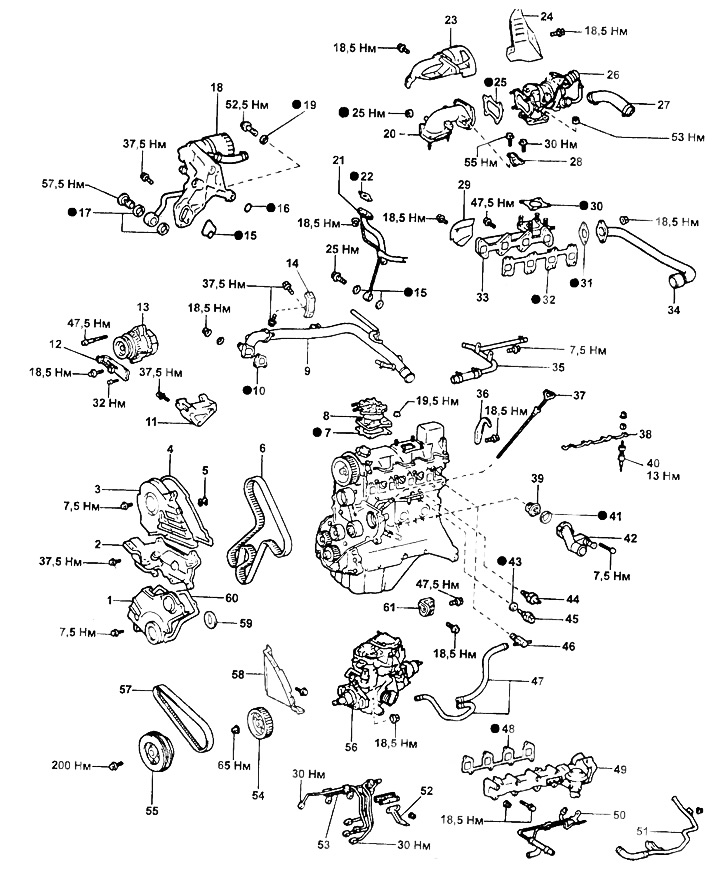

Частичная разборка двигателя.
1 - крышка №1 ремня привода ГРМ,
2 - кронштейн двигателя,
3 - крышка №2 ремня привода ГРМ,
4 - прокладка,
5 - зажим,
6 - ремень привода ГРМ,
7 - прокладка,
8 - вакуумный насос,
9 - выгускная труба системы охлаждения,
10 - прокладка,
11 - кронштейн генератора,
12 - регулировочный кронштейн генератора,
13 - генератор,
14 - стоика коллектора,
15-, 16-, 17-, 19-, 22-, 25-, 30 31- 32-, 41-. 43-, 48-, 60 - прокладка,
18 - масляный фильтр в сборе с кронштейном,
20 - отводящий патрубок турбокомпрессора,
21 - подводящая трубка смазки турбокомпрессора,
23 - изолятор турбокомпрессора,
24 - теплоизолятор выпускного коллектора,
26 - турбокомпрессор,
27 - воздушный патрубок,
28 - стойка турбокомпрессора,
29 - теплоизолятор выпускного коллектора №1,
33 - выпускной коллектор,
34 - патрубок системы рециркуляции ОГ,
35 - трубка маслоохладителя,
36 - крюк подъема двигателя,
37 - масляный щуп,
38 - соединительная шина свечей накаливания,
39 - термостат,
40 - свеча накаливания,
44 - датчик-указатель температуры охлаждающей жидкости,
45 - датчик температуры охлаждающей жидкости,
46 - штуцер,
47 - отводящий шланг системы охлаждения,
49 - впускной коллектор,
50 - топливная трубка,
51 - трубка отводящего шланга системы охлаждения,
52 - кронштейн разъема ТНВД,
53 - топливные трубки высокого давления,
54 - шкив привода ТНВД,
55 - шкив коленчатого вала,
56 - ТНВД,
57 - ремень привода генератора,
58 - крышка №3 ремня привода ГРМ,
59 - направляющая ремня привода ГРМ,
61 - стойка ТНВД
