Примечание:
- Перед установкой деталей смажьте маслом все вращающиеся и скользящие поверхности.
- Замените все прокладки и сальники на новые.
1. Очистите прилегающие поверхности головки блока и блока цилиндров.
2. Установите головку блока цилиндров.
А. Установите головку блока цилиндров на блок цилиндров.

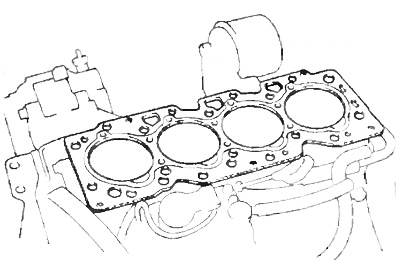

а) Положите новую прокладку головки блока цилиндров на блок цилиндров.
Примечание: соблюдайте правильное расположение при установке прокладки.
б) Поставьте головку блока цилиндров на прокладку головки блока цилиндров.
Б. Установите болты головки блока цилиндров.
Примечание:
- Болты головки блока цилиндров затягиваются в три последовательных приема.
- Если какой-либо болт сломан или деформирован, замените его.
а) Нанесите тонкий слой моторного масла на резьбу и под головки болтов крепления.
б) Установите пластинчатые шайбы под каждый болт головки блока цилиндров.

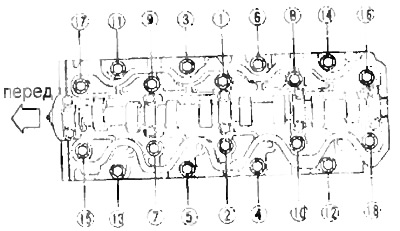

в) Установите и равномерно затяните 18 болтов головки блока цилиндров в несколько приемов в указанной на рисунке последовательности.
- Момент затяжки — 45 Нм
Примечание: длины болтов, показаны на рисунке.
- внешний — 123 мм
- внутренний — 145 мм
Если любой из болтов не соответствует указанным значениям, замените его.

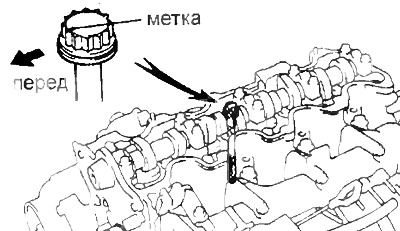

г) Пометьте переднюю часть головки йолта головки блока цилиндров краской.

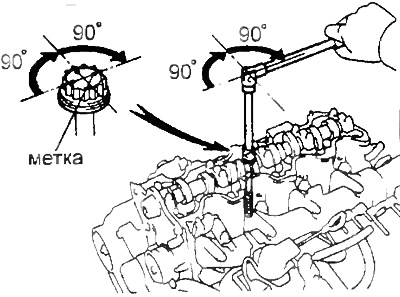

д) Затяните болты головки блока цилиндров на 90°, в указанной выше последовательности.
е) Снова подтяните болты головки блока цилиндров еще на 90°.
ж) Проверьте, что покрашенная теперь обращена назад, (на 180° от первоначального положения).
4. Установите выпускной коллектор и стойку.
а) Подсоедините масляную трубку к турбокомпрессору и закрепите ее двумя гайками.
- Момент затяжки — 18,5 Нм
б) Установите выпускной коллектор со стойкой и закрепите болтом.
- Момент затяжки — 37,5 Нм
5 Установите приемную трубу системы выпуска и закрепите ее тремя гайками.
- Момент затяжки — 63 Нм
6. Подсоедините шланг №1 охлаждения турбокомпрессора.
7. Подсоедините топливные шланги и шланги отопителя.
8. Установите дренажную трубку с четырьмя новыми прокладками и закрепите ее четырьмя гайками.
- Момент затяжки — 30 Нм
9. Подсоедините топливный шланг.
10. Установите направляющую маслоизмерительного щупа и зафиксируйте ее хомутом.
11. Подсоедините разъем датчика-указателя уровня охлаждающей жидкости.
12. Установите защитную крышку ремня ГРМ.
13. Подсоедините жгут проводов к разъему свечей накаливания.
14. Подсоедините подводящий шланг радиатора.

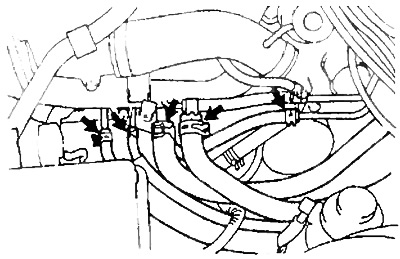

15. Подсоедините два шланга перепуска охлаждающей жидкости. Подсоедините шланг подвода охлаждающей жидкости, установите хомут и затяните болт.
16. Установите ремень привода ГРМ (см. соответствующий раздел).
17. Установка крышки головки блока цилиндров в сборе с вакуумным насосом.
а) Установите шкив распределительного вала меткой вниз.
б) Удалите остатки старого герметика.

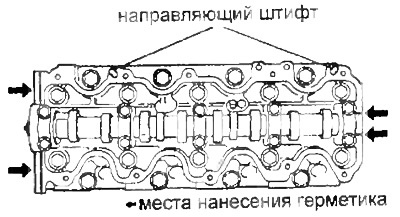

в) Нанесите герметик на головку цилиндров в местах, указанных на рисунке.
г) Установите крышку головки блока, закрепив десятью болтами.
- Момент затяжки — 13,5 Нм
I) Затяните болт крепления жгута проводов.
[Данный материал взят с ресурса: Toyotaman.ru]
в) Установите и затяните два болта крышки №2 ремня привода ГРМ.
- Момент затяжки — 7,5 Нм
18. Установите топливные трубки высокого давления.
а) Временно затяните четыре гайки со стороны форсунок.
б) Подсоедините топливные трубки к ТНВД и затяните четыре гайки.
- Момент затяжки — 30 Нм
в) Установите кронштейн крепления разъема ТНВД и зажим №2 топливной трубки высокого давления, затем затяните 3 гайки,

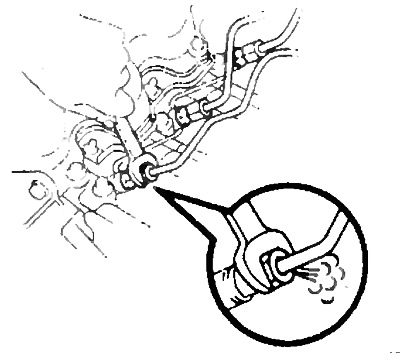

19. Удалите воздух из форсунок.
а) Ослабьте гайки штуцеров топливных трубок высокого давления.
б) Прокрутите двигатель стартером для удаления воздуха до появления чистого топлива из топливной трубки, затем затяните гайки.
- Момент затяжки — 30 Нм
20. Подсоедините трос акселератора.
21. Подсоедините вакуумную трубку и затяните три болта.
22. Установите электромагнитного клапана регулирования разряжения (EVRV) и электропневмокпапана системы рециркуляции ОГ и закрепите их тремя болтами.
- Момент затяжки — 6 Нм
Подсоедините разъемы указанных клапанов.

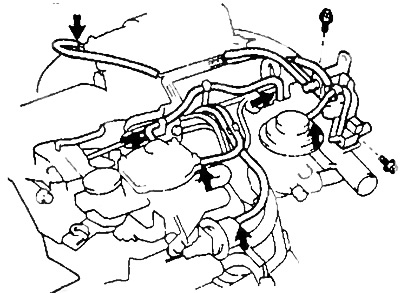

23. Подсоедините вакуумные шланги в местах, показанных на рисунке.
24. Подсоедините шланг вентиляции картера.
25. Установите жгут проводов и закрепите его четырьмя зажимами.
26. Установите крышку воздушного фильтра с воздуховодом.
27. Залейте охлаждающую жидкость.
28. Проверка утечек топлива.
а) Нажмите несколько раз кнопку топливоподкачивающего насоса в верхней части фильтра, чтобы заполнить топливную систему.
б) Запустите двигатель и убедитесь в отсутствии утечек.
29. Проверьте отсутствие утечки охлаждающей жидкости.
30. Проверьте работу двигателя.
