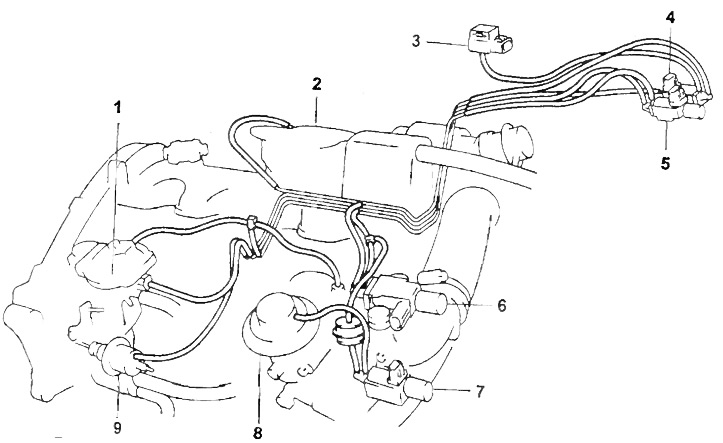

Схема вакуумных линий.
1 - ТНВД,
2 - вакуумный насос,
3 - датчик абсолютного давления воздуха во впускном коллекторе,
4 - электропневмоклапан датчика абсолютного давления воздуха во впускном коллекторе,
5 - электропневмоклапан повышения частоты вращения холостого хода при включении кондиционера и отопителя,
6 - электропневмоклапан управления разряжением,
7 - электропневмоклапан системы рециркуляции ОГ,
8 - клапан системы рециркуляции ОГ,
9 - привод повышения частоты вращения холостого хода.
