Снятие
Для снятия главного цилиндра выключения сцепления снимите детали указанные на сборочном рисунке.
Разборка
1. Снимите бачок.

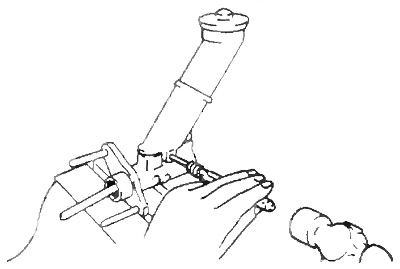

а) Используя выколотку и молоток, выбейте разрезной штифт.
б) Снимите бачок и уплотнительную втулку.

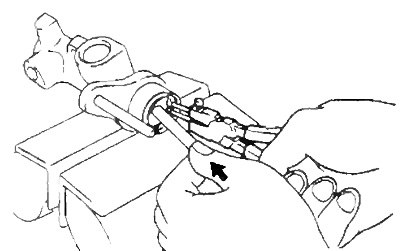

2. Снимите пыльник и, используя специнструмент, снимите стопорное кольцо. Снимите шток.
3. Снимите поршень.

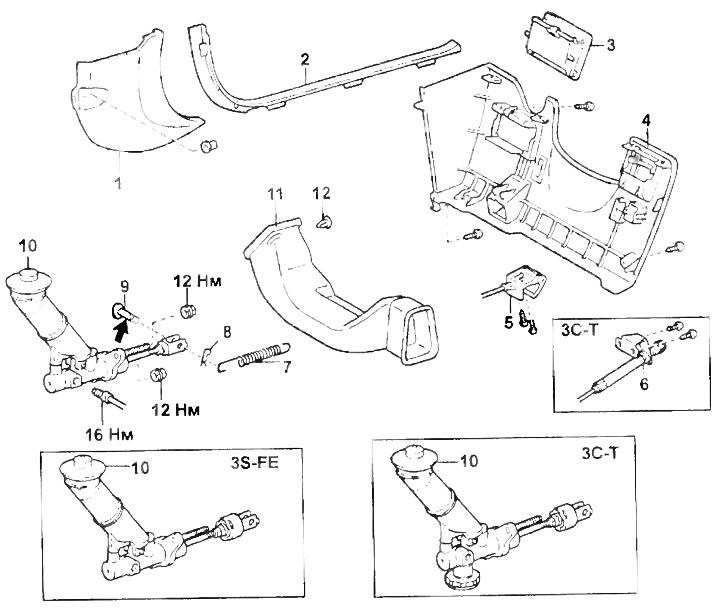

Снятие главного цилиндра привода выключения сцепления
1 - боковая отделка салона,
2 - боковая отделка передней двери,
3 - дополнительный вещевой ящик,
4 - нижняя отделочная панель со стороны водителя,
5 - ручка замка капота,
6 - ручка управления оборотами холостого хода при прогреве,
7 - возвратная пружина,
8 - шплинт,
9 - ось вилки,
10 - главный цилиндр привода выключения сцепления в сборе,
11 - воздуховод,
12 - фиксатор.

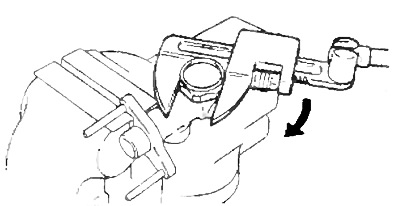

4. (ЗС-Т) Снимите демпфер и уплотнительное кольцо.
Сборка
1. Нанесите консистентную смазку в места, указанные стрелками на сборочном рисунке.
2. (ЗС-Т) Установите демпфер и новое уплотнительное кольцо.
- Момент затяжки — 45 Нм
3. Вставьте поршень в цилиндр.
4. Установите шток, шайбу и стопорное кольцо.

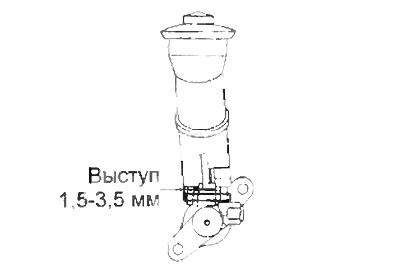

5. Установите бачок и уплотнительную втулку. С помощью выколотки и молотка, осторожно забейте разрезной штифт, как показано на рисунке.

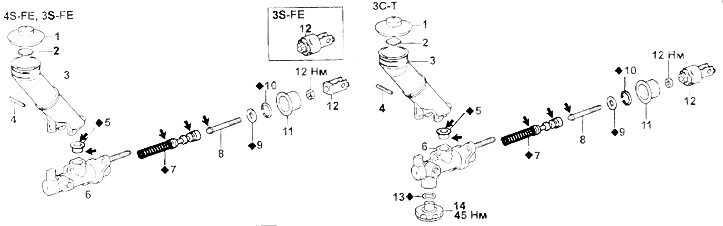

Главный цилиндр привода выключения сцепления
1 - крышка,
2 - поплавок,
3 - бачок,
4 - разрезной штифт,
5 - уплотнительная втулка,
6 - корпус главного цилиндра,
7 - поршень с пружиной в сборе,
8 - шток,
9 - шайба,
10 - стопорное кольцо,
11 - пыльник,
12 - вилка,
13 - уплотнительное кольцо,
14 - демпфер.
Установка
Установку производите в последовательности обратной снятию.
Примечание: после установки прокачайте гидропривод сцепления и отрегулируйте ход педали сцепления.
