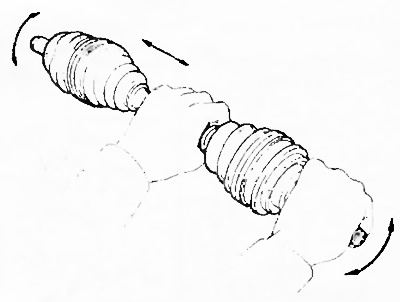

а) Убедитесь в отсутствие зазора в наружном шарнире.
б) Проверьте, чтобы внутренний шарнир плавно скользил в направлении осевого давления.
в) Убедитесь в отсутствии заметного радиального зазора во внутреннем шарнире.
![](https://www.toyotaman.ru/img/camry/4529.jpg)
г) Проверьте состояние чехлов шарниров.
2. Используя отвертку, снимите четыре хомута чехлов шарниров. Сдвиньте чехлы навстречу друг другу.
3. Отсоедините обойму внутреннего шарнира.

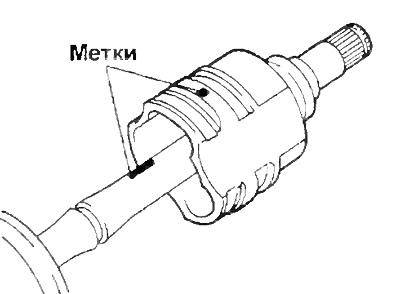

а) Нанесите установочные метки на обойму внутреннего шарнира и приводной вал.
Примечание: не наносите установочные метки острым предметом.
![](https://www.toyotaman.ru/img/camry/4530.jpg)
б) Снимите обойму внутреннего шарнира с приводного вала.
4. Снимите тройной шарнир.
а) С помощью специнструмента снимите стопорное кольцо.

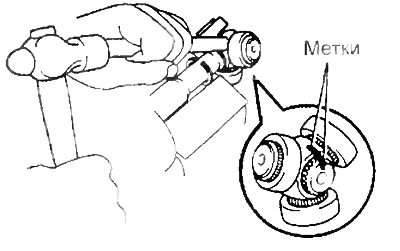

б) Нанесите установочные метки на приводной вал и тройной шарнир.
Примечание: не наносите установочные метки острым предметом.
![](https://www.toyotaman.ru/img/camry/4531.jpg)
в) Используя медный стержень и молоток, снимите тройной шарнир с приводного вала.
г) (ЗС-Т) Используя специнструмент, снимите стопорное кольцо.
5 (Правый вал моделей 4WD) Снимите демпфер.
а) Снимите хомут демпфера.
б) Снимите демпфер.
6. Снимите чехлы шарниров.
7. (4S-FE. 3S-FE (2WD), правый вал ЗС-Т) Снимите стопорное кольцо.
![](https://www.toyotaman.ru/img/camry/4532.jpg)

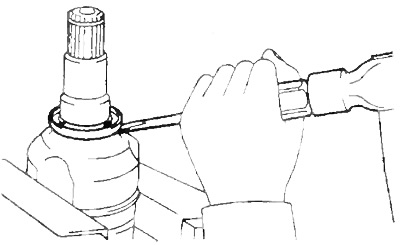

8. (4S-FE. 3S-FE (2WD), правый вал ЗС-Т) Снимите пыльник.
![](https://www.toyotaman.ru/img/camry/4533.jpg)
9. Снимите пыльник №2, как показано на рисунке.
![](https://www.toyotaman.ru/img/camry/4534.jpg)

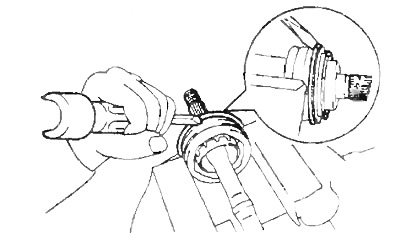

Модели без ABS
![](https://www.toyotaman.ru/img/camry/4535.jpg)

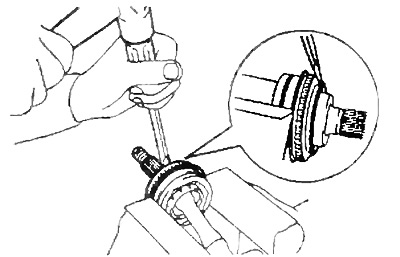

Модели с ABS
Примечание: будьте осторожны, не повредите зубцы ротора датчика частоты вращения на приводном валу.
10. (4S-FE, 3S-FE (2WD), ЗС-Т) Разберите промежуточный вал.

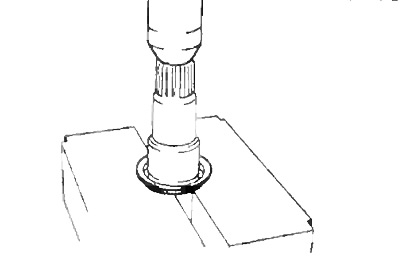

а) С помощью специнструмента и пресса снимите пыльник.
![](https://www.toyotaman.ru/img/camry/4536.jpg)

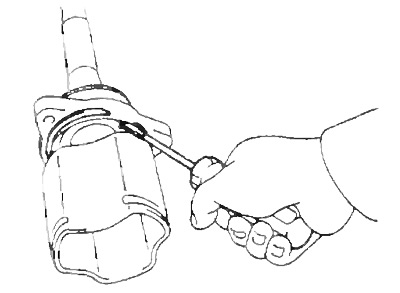

б) (4S-FE, 3S-FE (2WD)) С помощью отвертки, снимите стопорное кольцо.
![](https://www.toyotaman.ru/img/camry/4537.jpg)

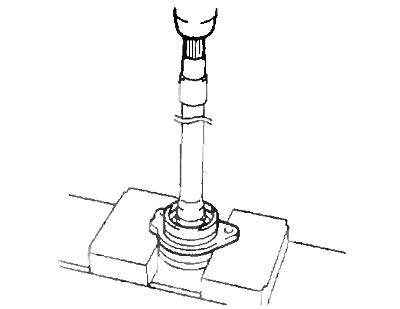

в) (4S-FE, 3S-FE (2WD)) С помощью пресса, снимите держатель подшипника.
![](https://www.toyotaman.ru/img/camry/4538.jpg)

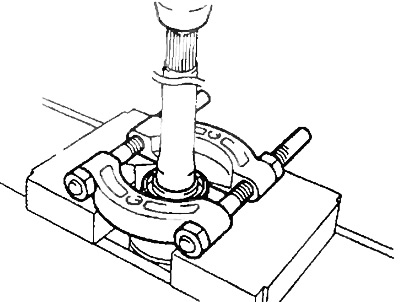

г) С помощью специнструмента и пресса, снимите пыльник.
![](https://www.toyotaman.ru/img/camry/4539.jpg)

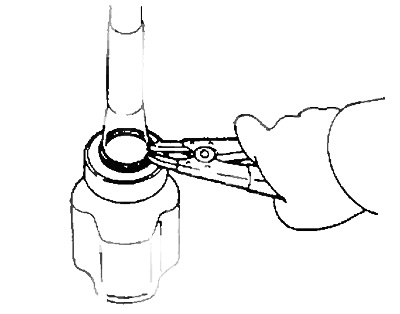

д) С помощью специнструмента, снимите стопорное кольцо.
![](https://www.toyotaman.ru/img/camry/4540.jpg)

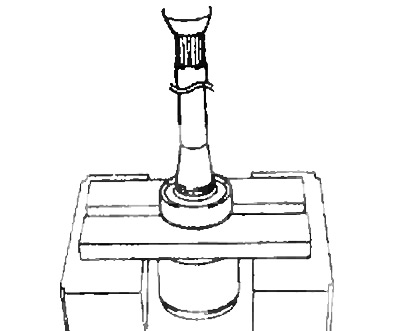

е) С помощью специнструмента и пресса, снимите подшипник.
![](https://www.toyotaman.ru/img/camry/4541.jpg)
