Внимание! Не допускайте попадания тормозной жидкости на окрашенные поверхности. При попадании тормозной жидкости на окрашенную поверхность смойте ее немедленно.
Слейте тормозную жидкость.
Примечание. Для моделей с двигателем 1MZ-FE – перед началом работ необходимо снять воздухоочиститель в сборе.
Отсоедините разъем датчика контрольной лампы уровня тормозной жидкости.

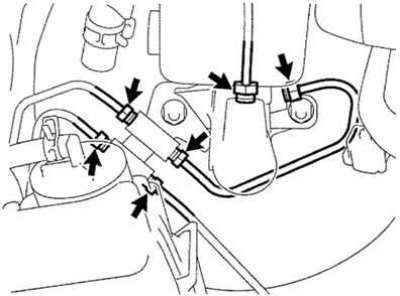

Рис. 6.24. Отсоединение тормозных трубок от главного тормозного цилиндра
Используя специальный инструмент 09023-00100, отсоедините тормозные трубки от главного тормозного цилиндра, открутив 6 соединительных гаек (рис. 6.24).

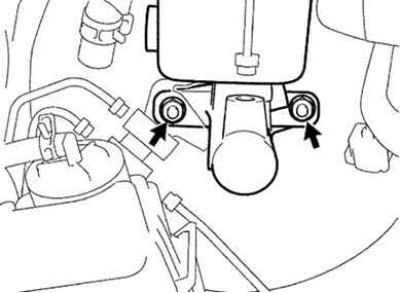

Рис. 6.25. Снятие главного тормозного цилиндра
Отверните две гайки крепления, снимите штуцер, главный тормозной цилиндр и прокладку (рис. 6.25).
Снимите крышку и извлеките сетчатый фильтр из бачка главного тормозного цилиндра.
Открутите винт крепления и снимите бачок.
Снимите два уплотнительных кольца.
Установите цилиндр в тиски.
