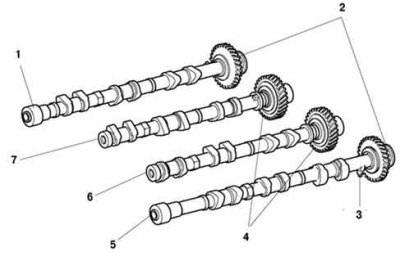

Рис. 2.188. Распределительные валы: 1 – распредвал №2 (Выпуск); 2 – зубчатая передача; 3 – ротор синхронизации; 4 – ведомая шестерня; 5 – распредвал №4 (Выпуск); 6 -распредвал №3 (Впуск); 7 – распредвал №1 (впуск)
Распределительные валы (рис. 2.188) делаются из сплава чугуна. В связи с использованием DIS (Система непосредственного зажигания), на распределительном вале №4 установлен ротор синхронизации, обеспечивающий работу датчика положения распределительного вала. Распределительные валы привода впускных клапанов приводятся в действие шестернями на распределительных валах привода выпускных клапанов. Зубчатая передача, используемая для привода распределительного вала выпускных клапанов, обеспечивает регулировку зазора в зацеплении и подавление шума зубчатого привода.
