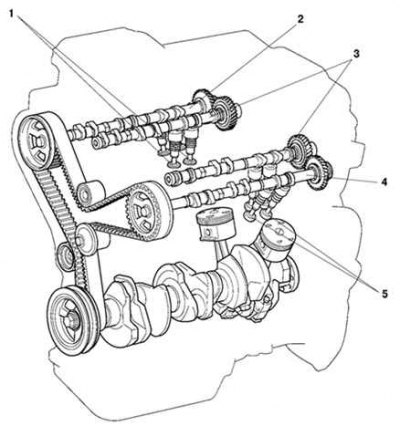

Рис. 2.187. Схема механизма привода клапанов: 1 – впускные клапаны; 2 – распредвал привода выпускных клапанов; 3 – распредвалы привода впускных клапанов; 4 – распредвал привода выпускных клапанов; 5 – выпускные клапаны
Клапаны открываются и закрываются непосредственно четырьмя распредвалами (см. рис. 2.187). Распредвалы привода выпускных клапанов приводятся в действие зубчатым ремнем, в то время как распредвалы привода впускных клапанов приводятся в действие шестернями на распредвалах привода выпускных клапанов.
