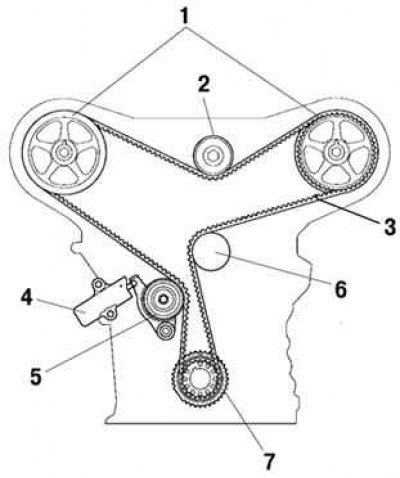

Рис. 2.190. Зубчатый ремень привода механизма газораспределения: 1 – зубчатые шкивы механизма газораспределения; 2 – направляющий шкив № 2; 3 – зубчатый ремень привода механизма газораспределения; 4 – натяжитель; 5 – направляющий шкив № 1 (натяжной шкив);
Рис. 2.190. Зубчатый ремень привода механизма газораспределения: 1 – зубчатые шкивы механизма газораспределения; 2 – направляющий шкив № 2; 3 – зубчатый ремень привода механизма газораспределения; 4 – натяжитель; 5 – направляющий шкив № 1 (натяжной шкив);
