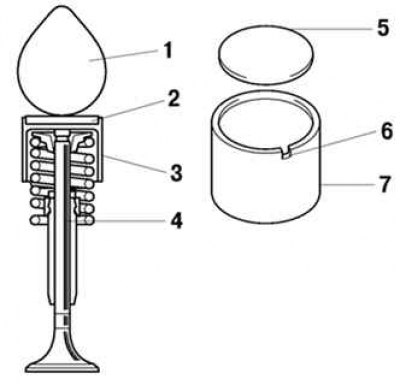

Рис. 2.189. Впускные и выпускные клапаны и толкатели клапанов: 1 – распределительный вал; 2 – регулировочная шайба; 3 – толкатель клапана; 4 – клапан; 5 – регулировочная шайба; 6 – вырез; 7 – толкатель клапана
Штоки клапанов уменьшенного диаметра применяются для снижения сопротивления потоку на впуске и выпуске (см. рис. 2.189) и для снижения массы клапанов. Регулировочная прокладка расположена непосредственно на толкателе клапана. Такая конструкция позволяет заменять регулировочную прокладку не снимая распредвал, что повышает удобство обслуживания при регулировке клапанного зазора. Для повышения удобства обслуживания при замене регулировочных прокладок в толкателе клапана имеется вырез.
Примечание для специалистов по техническому обслуживанию
Доступно 17 размеров регулировочных шайб, приращение размера составляет 0,050 мм, в пределах от 2,5 до 3,3 мм.
