Применение ETCS-i (Интеллектуальной системы управления дроссельной заслонкой с электроприводом) позволило обеспечить улучшенное управление акселератором. Применение ACIS (Акустического управления системой впуска) улучшило рабочие характеристики двигателя. Применение системы управления системой впуска позволило снизить шум и улучшить рабочие характеристики двигателя. Двухступенчатая система управления выпуском обеспечивает снижение шума и колебаний в основном глушителе. Система EGR (Рециркуляция отработанных газов) используется для уменьшения концентрации и управления образованием СОН.
Количество воздуха, поступающего в двигатель, определяется углом открытия дроссельной заслонки и частотой вращения коленчатого вала двигателя. Поток воздуха проходит воздушный фильтр, канал корпуса дроссельных заслонок и поступает в верхнюю часть впускного коллектора, откуда он распределяется по цилиндрам двигателя. При низкой температуре охлаждающей жидкости открывается клапан системы управления частотой вращения холостого хода, и воздух поступает в верхнюю часть впускного коллектора по перепускному каналу в дополнение к воздуху, проходящему через дроссельную заслонку. При прогреве двигателя, даже если дроссельная заслонка полностью закрыта, воздух поступает в верхнюю часть впускного коллектора, следовательно, увеличивается частота вращения холостого хода (1-ая ступень управления частотой вращения холостого хода). Верхняя часть впускного коллектора снижает пульсации воздушного потока.

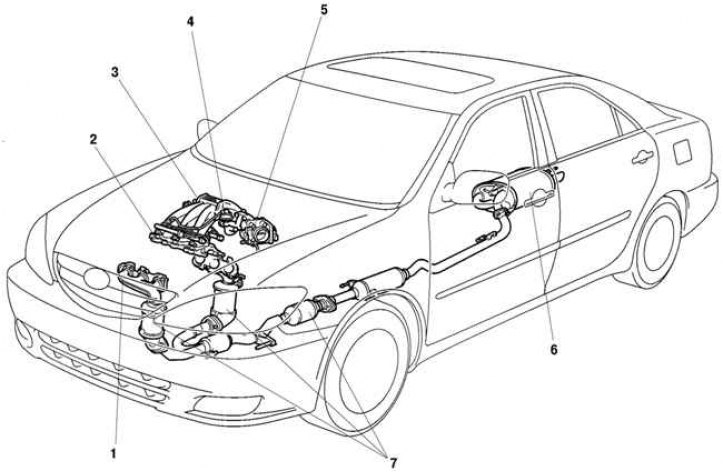

Рис. 2.194. Система впуска и выпуска двигателя 1MZ-FE: 1 – выпускной коллектор; 2 – впускной коллектор; 3 – ресивер; 4 – клапан EGR; 5 – дроссельный патрубок; 6 – основной глушитель; 7 – трехкомпонентные каталитические нейтрализаторы
Дроссельный узел
Использование системы ETCS-i без механической связи обеспечило превосходное управление акселератором. Для управления дроссельной заслонкой используется электродвигатель постоянного тока с минимальной потребляемой мощностью. Электронный блок управления двигателя в дежурном режиме осуществляет управление током электродвигателя дроссельной заслонки для регулирования угла открытия дроссельной заслонки.

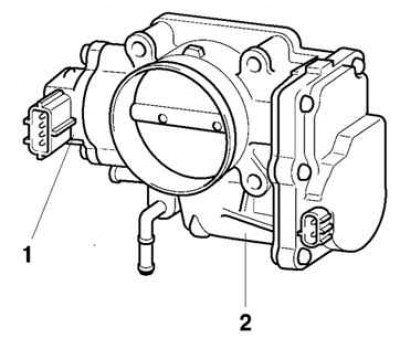

Рис. 2.195. Дроссельный узел: 1 – датчик положения дроссельной заслонки; 2 – электродвигатель привода дроссельной заслонки
Ресивер
Ресивер состоит из верхней и нижней секций и имеет управляющий клапан воздуха впуска. Этот клапан активируется системой ACIS (Акустического управления системой впуска) и используется для изменения длины всасывающего трубопровода, чтобы улучшить рабочие характеристики двигателя во всем диапазоне скоростей.

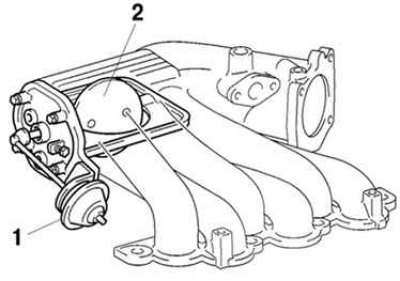

Рис. 2.196. Ресивер: 1 – исполнительный механизм (для ACIS); 2 – управляющий клапан воздуха впуска
