Оглавление: Снятие ↓ Установка ↓
Внимание: Ниже описывается снятие системы выпуска комплектно. Однако система может быть демонтирована и по частям. При этом необходимо менять резиновые подушки, прокладки и крепежные гайки.
Снятие
Установить автомобиль на подъемник.
Опрыскать все болты и гайки системы выпуска средством для растворения ржавчины и оставить на время.

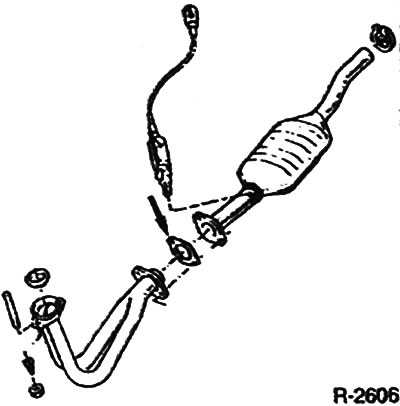

Разобрать фланцевое соединение заднего глушителя и отодвинуть его назад (смотри Рис. R-2006).
Снять задний глушитель с резиновых подушек.
Отдать болты крепления трубы резонатора глушителя и снять ее.
Двигатель рабочим объемом 1,6 л с катализатором: Вывернуть кислородный датчик из трубы перед катализатором. Предварительно расстыковать штеккерное соединение.
Внимание: Не подвергать катализатор толчкам и ударам при демонтаже и установке.
Отсоединить приемную трубу от выпускного патрубка (коллектора).
Установка
Внимание: Для облегчения последующей разборки системы выпуска рекомендуется соединения перед сборкой промазать высокотемпературной пастой, например, Liqui Moly LM-508-ASC.
Если используются трубы системы выпуска бывшие в употреблении, необходимо очистить их перед сборкой наждачной бумагой.
Внимание: Особой герметичности требует часть системы выпуска до катализатора. Поэтому при сборке этой части не применять старых уплотнений.
(Оригинал можно прочесть на сайте www.ToyotaMAN.ru)
Присоединить приемную трубу к выпускному патрубку и равномерно завернуть новые гайки, не затягивая их.
Соединить между собой приемную трубу и глушитель.
Перед затяжкой болтовых соединений выставить элементы системы выпуска в опорах. Следить за тем, чтобы расстояние между элементами системы и днищем автомобиля было не менее 25 мм.
Затянуть соединительные фланцы (болты М8).
Внимание: Не перетягивайте болты соединений. Это может привести к выдавливанию прокладок и нарушению герметичности системы.
Установить на место кислородный датчик если он снимался. Состыковать штеккерное соединение.
Снять автомобиль с подъемника.
