2. Снимите впускную камеру.
3. Отверните свечи зажигания.
4. Снимите крышку №2 ремня привода ГРМ.
5. Проверьте установочные метки зубчатого шкива распределительного вала.

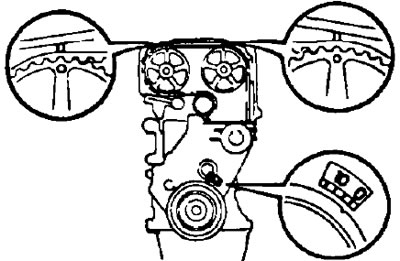

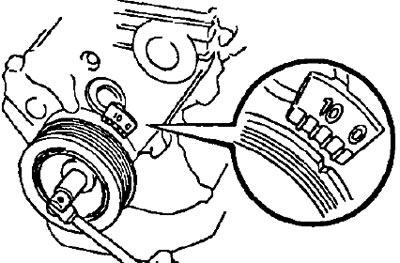

- а) Поверните шкив коленчатого вала и совместите его метку (выемку) с установочной меткой "0" на крышке №1 ремня привода ГРМ.
- б) Если необходимо, поверните распределительные валы и совместите установочные метки, как показано на рисунке.

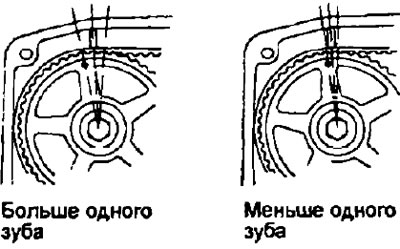

- Если между метками больше одного зуба зубчатого шкива, переустановите метки согласно пункту 7.
- Если между метками меньше одного зуба зубчатого шкива, переустановите метки согласно пункту 8.
 |  |
6. Снимите крышку головки блока цилиндров.
7. Отрегулируйте установочные метки зубчатого шкива распределительного вала.

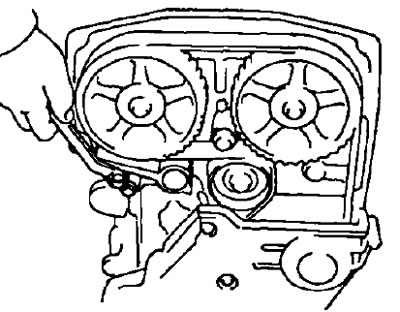

- а) Снимите натяжитель, отвернув два болта.
- б) Снимите ремень привода ГРМ с зубчатых шкивов распределительных валов.

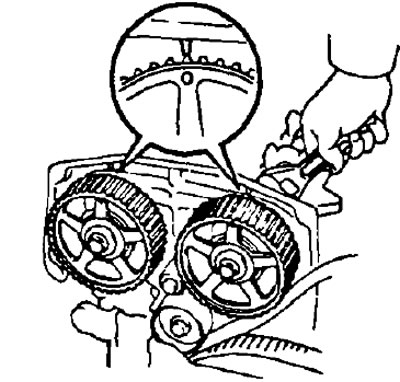

- в) Совместите установочные метки на распределительных валах и крышке №3 ремня привода ГРМ, поворачивая распределительные валы гаечным ключом.
- г) Переустановите ремень приводе ГРМ и проверьте натяжение между зубчатым шкивам коленчатого вала и зубчатым шкивом распределительного вала впускных клапанов.
Примечание: устанавливайте ремень привода ГРМ на холодный двигатель.
- д) Установите натяжитель, затянув два болта (Процедуру установки натяжителя см стр 41 пункт 12).
- Момент затяжки — 21 Нм
- е) Медленно поверните шкив коленчатого вала на два оборота от ВМТ до ВМТ.
Примечание: всегда поворачивайте шкив коленчатого вала по часовой стрелке.

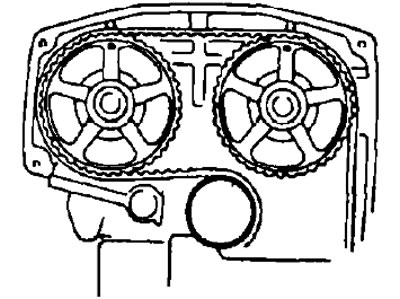

- ж) Проверьте, что каждый шкив со-вмещен с установочными метками, как показано на рисунке.
- з) Используя щуп, проверьте зазор между корпусом натяжителя и фиксатором натяжного ролика.
- Номинальный зазор — 1,80-2,20 мм
8. Проверьте фазы газораспределения.

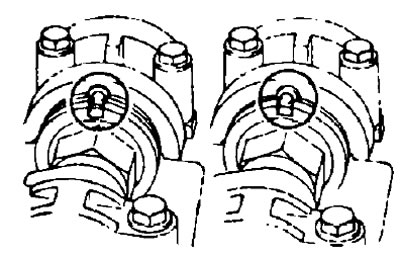

- а) Используя гаечный ключ, поверните и совместите выемки распределительных валов с выемками на крышках подшипников распределительных валов.

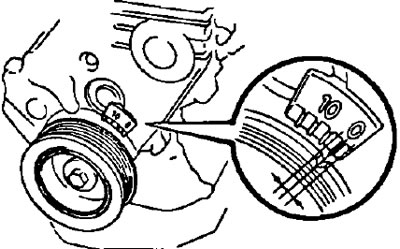

- б) Поверните шкив коленчатого вала и совместите его метку (выемку) с установочной меткой "0" на крышке №1 ремня привода ГРМ.
- Совмещение меток ±2,4 мм
9. Регулировка фазы газораспределения.

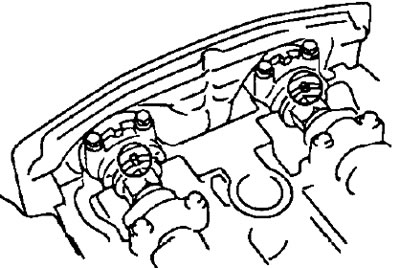

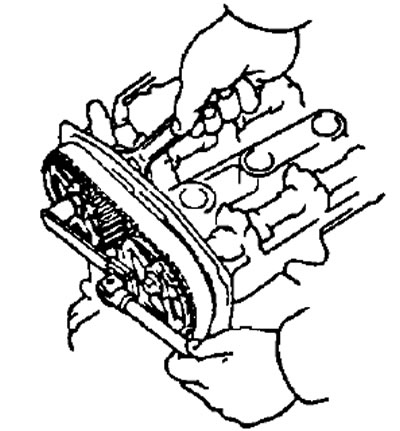

- а) Зафиксируйте гаечным ключом распределительные валы за шестигранный участок и ослабьте болты крепления зубчатых шкивов.
Примечание: не натягивайте ремень привода ГРМ при ослаблении болтов.
- б) Проверьте совмещение выемок распределительных валов с выемками на крышках подшипников распределительных валов.

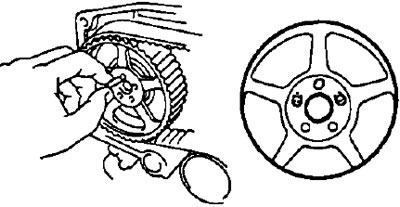

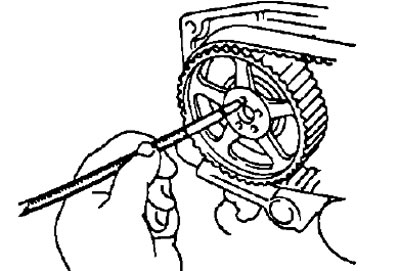

- в) Используя магнитный стержень, снимите установочные штифты из зубчатых шкивов, как показано на рисунке.
- г) Поверните шкив коленчатого вала и совместите его метку (выемку) с установочной меткой "0" на крышке №1 ремня привода ГРМ
- д) Выберите отверстие под штифт и установите штифт.
Примечание:
- Если отверстия не совмещены, то поверните немного коленчатый вал и вставьте штифт в ближайшее отверстие.
- Выбирая следующие отверстие под штифт, можно повернуть коленчатый вал на 2°.
- Выбирая отверстие под штифт через одно, можно повернуть коленчатый вал на 5°.
- е) Зафиксируйте гаечным ключом распределительные валы за шестигранный участок и затяните болты крепления зубчатых шкивов.
- Момент затяжки — 59 Нм
Примечание: не натягивайте ремень привода ГРМ при затяжке болтов.
- ж) Медленно поверните шкив коленчатого вала на два оборота от ВМТ до ВМТ.
- з) Проверьте фазы газораспределения.
10. Установите крышку №2 ремня привода ГРМ.
11. Установите свечи зажигания.
12. Установите крышку головки блока цилиндров
13 Установите впускную камеру.
14. Установите генератор.
