Съдържание: Премахване на вакуумната помпа ↓ Проверка на вакуумната помпа ↓ Инсталиране на вакуумна помпа ↓

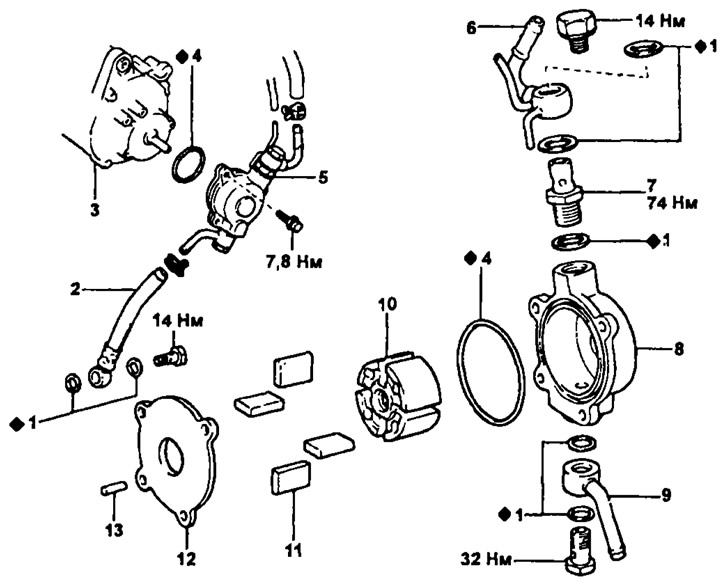

Вакуум помпа: 1 - уплътнение, 2 - маркуч за източване на масло, 3 - генератор, 4 - О-пръстен, 5 - вакуумна помпа, 6 - нипел на вакуумен маркуч, 7 - възвратен клапан, 8 - корпус, 9 - нипел за източване на масло, 10 - ротор, 11 - нож, 12 - крайна плоча, 13 - щифт
Премахване на вакуумната помпа
1. Откачете вакуумните маркучи.
2. Свалете маркуча за източване на маслото.

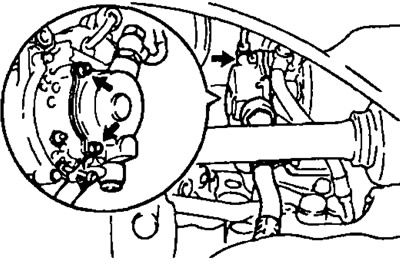

3. Разхлабете монтажните болтове на помпата.
- a) Развийте трите монтажни болта.
- b) Свалете помпата.
- c) Отстранете О-пръстена.
Проверка на вакуумната помпа
1. Проверете остриетата за износване и повреда.
- Минимална дължина 22,98 мм
- Минимална височина 13,3 мм
- Минимална дебелина 5,95 мм

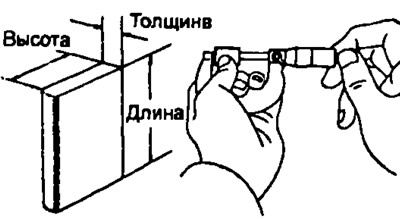

2. С микрометър измерете дължината, височината и дебелината на остриетата.
3. Проверка на контролния вентил.
- a) Проверете дали въздухът тече свободно от страната на монтажа на вакуумния маркуч през вентила.
- b) Проверете дали въздухът тече в обратна посока.
Инсталиране на вакуумна помпа

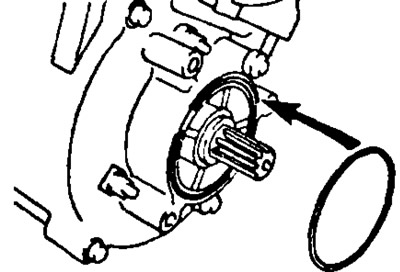

1. Инсталирайте нов О-пръстен в жлеба.
2. Монтирайте помпата върху генератора и затегнете трите монтажни болта. Момент на затягане 7,8 Nm.
3. Монтирайте маркуча за източване на маслото.
4. Свържете вакуумните маркучи.
5. Проверете работата на помпата.
