Съдържание: Премахване ↓ Инсталиране на вакуумна помпа ↓
Премахване

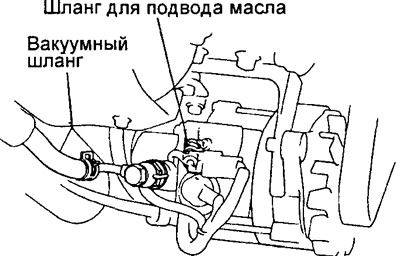

1. Откачете вакуумния маркуч.
2. Откачете маркуча за подаване на масло.

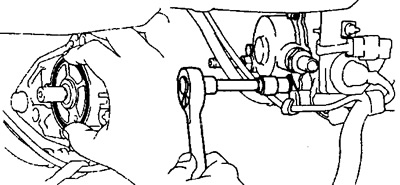

3. Отстранете помпата.
a) Развийте трите монтажни болта.
b) Отстранете помпата и О-пръстена.
Инсталиране на вакуумна помпа
1. Инсталирайте О-пръстена и вакуумната помпа.
a) Поставете нов О-пръстен в жлеба.
b) Закрепете помпата с три болта и ги затегнете.
- Момент на затягане: 7,8 Nm

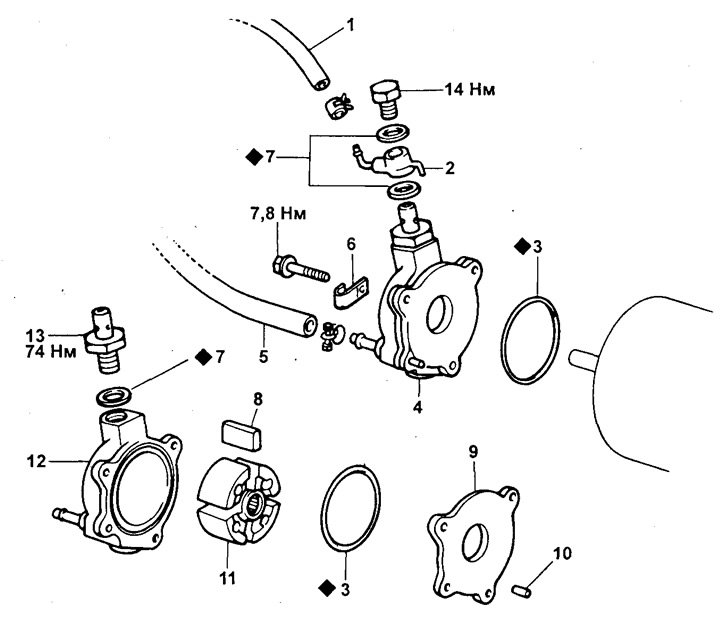

Вакуумна помпа.
1 - Вакуумен маркуч,
2 - Фитинг,
3 - О-пръстен уплътнение,
4 - Вакуумна помпа,
5 - маркуч за подаване на масло,
6 - скоба,
7 - Уплътнение,
8 - Лопатка,
9 - Крайна плоча,
10 - щифт,
11 - Ротор,
12 - Тяло,
13 - Възвратен клапан.

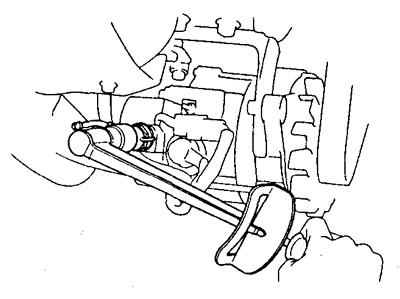

2. Монтирайте фитинга заедно с нови уплътнения и затегнете болта.
Публикацията е взета от уебсайта: ToyotaMan.ru
- Момент на затягане: 14 Nm
3. Свържете маркуча за подаване на масло и монтирайте скобата.
4. Свържете вакуумния маркуч и поставете скобата.
