Заключване на задната врата (багажник)
Премахване
1. Изключете кабела от отрицателния извод на акумулатора.
2. Отворете задната врата (багажника), свалете вътрешната облицовка на вратата и внимателно отлепете пластмасовото фолио, както е описано в параграф 15.
3. През големия отвор в рамката на вратата, разкачете пръта, свързващ външната дръжка с резето, както и пръта, свързващ резето с външната ключалка.
4. Всички пръти са закрепени с пластмасови скоби. Освободете частта от фиксатора, която захваща пръта, след което издърпайте пръта от монтажния отвор. При модели с електрическо заключване на вратата, изключете конекторите на кабелите от задвижващия механизъм на ключалката.
5. Отстранете винтовете, закрепващи ключалката към вратата (вижте фигура 17.4, а, б). Извадете заключващия механизъм през отвора, предвиден в рамката на вратата.

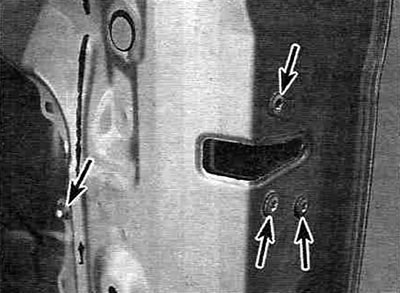

Фигура 22.5. Монтажни винтове на ключалката на задната (багажна) врата.
Вижте оригиналния източник на уебсайта TOYOTAMAN
Инсталация
6. Монтажът на ключалката на задната (багажната) врата се извършва в обратен ред на демонтиране.
Цилиндър за заключване на задната (багажна) врата и външна дръжка
Премахване
7. Отворете задната врата (багажника), свалете вътрешната облицовка на вратата и внимателно отлепете пластмасовото фолио, както е описано в параграф 15.
8. През големия отвор в рамката на вратата, разкачете пръта, свързващ външната дръжка с резето, както и пръта, свързващ резето с външната ключалка.
9. Всички пръти са закрепени с пластмасови скоби. Освободете частта от фиксатора, която захваща пръта, след което издърпайте пръта от монтажния отвор. При модели с електрическо заключване на вратата, изключете конекторите на кабелите от задвижващия механизъм на ключалката.
10. Разхлабете болтовете, закрепващи външната дръжка, през отворите в рамката на вратата и извадете дръжката заедно с ключалката от вратата (вижте Фигура 22.10).

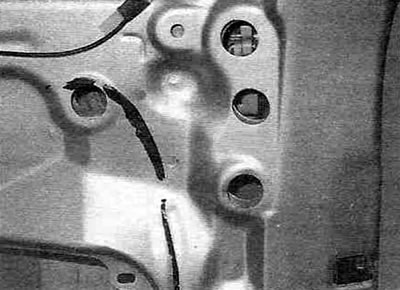

Фигура 22.10. Достъпът до болтовете за монтаж на външната дръжка е осъществен през отворите в рамката на вратата.
11. Разкопчаваше винт (винтове) закрепване, отделно цилиндър на крилото на замъка от дръжките.
