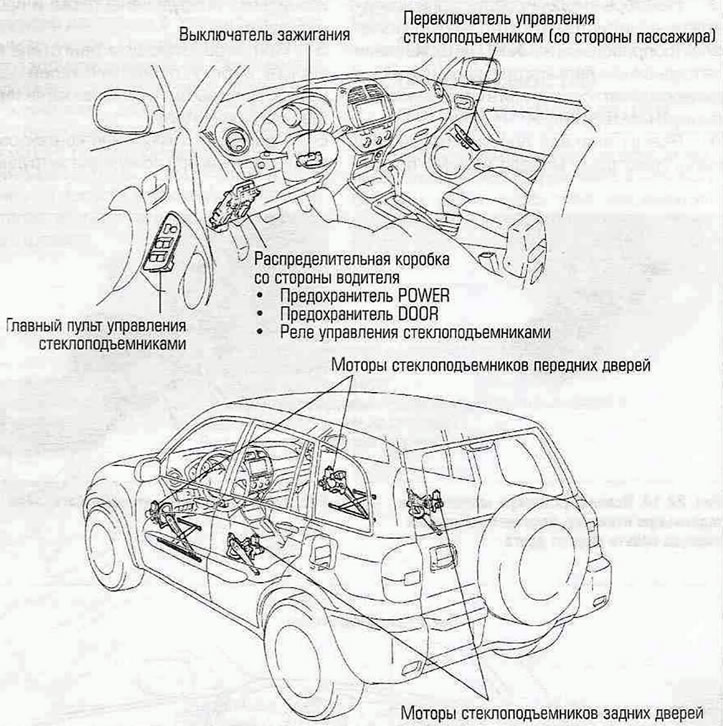

Фигура 22.1. Типична система за електрически прозорци.
2. Електрическите прозорци могат да се управляват от главния контролен панел на водача или от дистанционни превключватели, разположени близо до съответните прозорци. Всяко стъкло има обратим мотор за повдигане на прозореца. Положението на контролния превключвател определя полярността и съответно посоката на въртене на двигателя.
3. Захранващата верига е защитена от предпазител и прекъсвач. Всеки мотор има и вграден прекъсвач, който изключва мотора на заседналия прозорец от останалата част от системата.
4. Системата работи само когато запалването е включено. Освен това, много модели са оборудвани с превключвател за заключване на задните, а в някои случаи и на пътническите контролни вериги (дясно отпред) повдигачи на прозорци, вградени в главния превключвател за повдигане на прозорци. Ако някой от повдигачите на прозорци не работи, първо проверете този конкретен превключвател.
5. Методи за проверка на вериги за управление и захранване - конвенционални; ако имате някакви затруднения, моля, свържете се със специализиран сервиз.
6. Ако прозорците не работят, първо проверете предпазителя и прекъсвача.
7. Ако не работят само електрическите задвижвания на задното стъкло или се управляват само от главния превключвател, проверете дали блокиращият превключвател е в изключено положение - веригата трябва да е затворена. Сменете дефектния превключвател.
8. Проверете целостта на окабеляването от предпазителя до превключвателя.
9. Ако само един прозорец не работи от главния превключвател, опитайте да го включите от друг превключвател.
Забележка: Това не се отнася за прозореца на шофьорската врата.
10. Ако повдигачът на прозореца работи с единия превключвател, но не и с другия, проверете съмнителния превключвател.
11. Ако превключвателите работят правилно, проверете окабеляването за отворена или къса верига от превключвателя до мотора на прозореца.
12. Ако повдигачът на прозореца не работи от нито един превключвател, свалете облицовката на съответната врата и проверете дали има захранване към превключвателя и към двигателя, когато превключвателят е включен.
[Текстът е взет от посочения уебсайт: www.ToyotaMAN.ru]
13. Ако има напрежение, разкачете стъклото от регулатора на прозореца (вижте глава 11). Преместете стъклото нагоре и надолу на ръка, като проверите за засядане или изкривяване. Проверете и механизма за повдигане на прозореца. Ако повдигачът на прозореца не е повреден и стъклото се движи плавно, сменете задвижващия мотор (вижте глава 11). Ако се открие повреда в механизма на прозореца или той заседне, смажете, поправете или сменете, ако е необходимо, дефектните части.
14. Ако до двигателя не достига напрежение, проверете окабеляването от превключвателя до двигателя (ако имате някакви затруднения, проверете схемата на окабеляване). Ако във веригата има реле, проверете надеждността на връзката към заземяването на релето и подаването на напрежение към него от превключвателите. Проверете напрежението на релейния изход, когато превключвателят е включен. Сменете дефектното реле.
15. След ремонта проверете функционалността на повдигачите на прозорците.
