Prednji amortizeri
Uklanjanje
1. Otpustite matice prednjeg kotača, podignite vozilo i postavite ga na sigurnosne nosače. Skinite kotač.
2. Otpustite pričvrsne vijke i uklonite nosač kočionog crijeva s letve. Ako je vozilo opremljeno ABS sustavom, odvojite ožičenje ABS senzora kotača zajedno s nosačem odvrtanjem vijka za montažu nosača s amortizera.
3. Ako radite na modelu iz 2001. ili novijem, odvojite sponu stabilizatora od nosača na amortizeru (vidi stavak 4).
4. Označite položaj amortizera na zglobu volana markerom (vidi sliku 2.4,a).

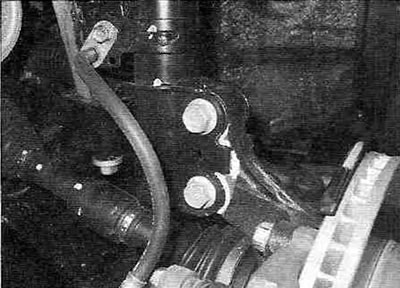

Slika 2.4,a. Označite relativne položaje amortizera i upravljačkog zgloba kako biste izbjegli poremećaj poravnanja kotača tijekom montaže.
Napomena: Također označite relativne položaje glava vijaka za montažu, jer se umjesto tih vijaka mogu ugraditi posebni vijci za podešavanje nagiba. Otpustite matice koje pričvršćuju amortizer na zglob upravljača (vidi sliku 2.4,b) i izbijte vijke iz rupa čekićem kroz odstojnik.

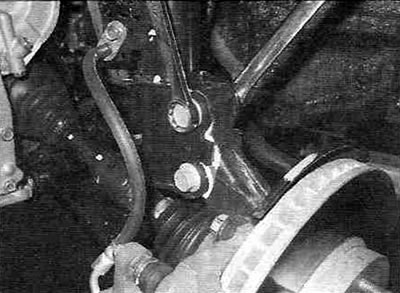

Slika 2.4, b. Za odvajanje amortizera od zgloba volana, odvrnite dvije matice, a zatim izbijte vijke iz rupa.
5. Odvojite amortizer od zgloba volana. Pokušajte ne previše rastegnuti unutarnji homokinetički zglob. Pazite da zglob volana ne ispadne i da ne zategnete kočiono crijevo.
6. Zamolite asistenta da drži amortizer s oprugom i zglobom upravljača (ili zaveži šaku da ne padne). Odvijte tri matice koje pričvršćuju gornji nosač amortizera na "šalicu" karoserije (vidi sliku 2.6).

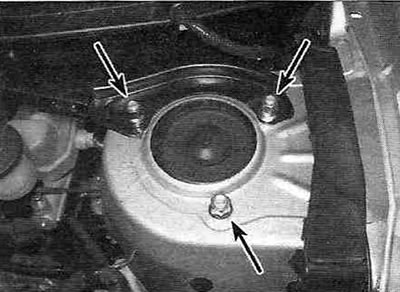

Slika 2.6. Za odvajanje gornjeg kraja stalka od "šalice" odvrnite tri gornje matice za montažu (prikazano strelicama).
Uklonite sklop amortizera ispod luka kotača.
Izvorna verzija je objavljena na web stranici: ToyotaMan.ru
Provjera
7. Provjerite kućište stalka na propuštanja, pukotine ili druga mehanička oštećenja koja mogu zahtijevati popravak ili zamjenu.
8. Provjerite integritet polimernog premaza opruge; napuknuti premaz dovest će do brze korozije i oštećenja opruge. Provjerite stanje gumenog umetka opruge - zamijenite ga ako je oštećen, stvrdnut ili istrošen. Ako je potrebno, rastavite sklop stalka (vidi stavak 3).
Montaža
10. Postavite amortizer ispod luka kotača i umetnite tri gornja pričvrsna vijka u rupe u "šalici" karoserije. Zategnite matice kako biste spriječili ispadanje amortizera. Stalak je težak i glomazan, teško ga je sam napraviti - pozovite pomoćnika.
11. Postavite upravljački zglob u prirubnicu amortizera i umetnite dva vijka. Namjestite matice, poravnajte prethodno napravljene oznake i zategnite matice navedenim momentom pritezanja.
12. Postavite nosač s kočionim crijevom na letvu i čvrsto zategnite vijak za montažu. Ako je vozilo opremljeno ABS sustavom, ugradite nosač s ožičenjem ABS senzora kotača na amortizer.
13. Ako radite na modelu iz 2001. ili novijem, pričvrstite sponu stabilizatora na nosač na amortizeru. Zategnite maticu za montažu navedenim momentom Tehnički podaci.
14. Ugradite kotač i zategnite matice, zatim spustite vozilo i zategnite matice navedenim momentom pritezanja Tehnički podaci.
15. Zategnite matice gornjeg nosača amortizera navedenim momentom pritezanja Tehnički podaci.
16. Odvezite automobil u servisni centar sa posebnim postoljem kako biste provjerili i, ako je potrebno, podesili kut poravnanja prednjih kotača.
