Kuglasti zglob
Uklanjanje
1. Otpustite matice odgovarajućeg kotača, podignite vozilo i postavite ga na sigurnosne nosače. Skinite kotač.
2. Uklonite rascjepku i otpustite maticu za montažu kuglastog zgloba (ali je nemoj odbijati).
3. Odvojite kuglasti zglob od zgloba volana pomoću posebnog izvlakača (vidi sliku 6.3).

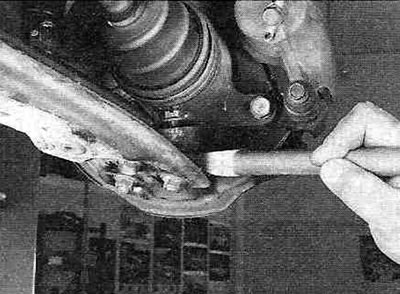

Slika 6.3. Odvojite kuglasti zglob od zgloba volana pomoću posebnog izvlakača.
Otpustite maticu za montažu kuglastog zgloba. Budući da je razmak između osovinice kuglastog zgloba i vanjskog CV zgloba vrlo mali, maticu treba otpustiti na sljedeći način: otpustite maticu za jedan ili dva okreta, zatim povucite osovinicu prema dolje, otpustite maticu za još jedan ili dva okreta i nastavite istim redoslijedom dok se matica potpuno ne otpusti.
4. Odvijte vijak i matice kojima je kuglasti zglob pričvršćen na donju vilicu ovjesa. Odvojite kuglasti zglob od donjeg ramena pomoću velikog odvijača ili poluge (vidi sliku 5.2).
Montaža
5. Za ugradnju kuglastog zgloba, umetnite svornjak kuglastog zgloba u otvor u zglobu upravljača i zategnite maticu za montažu, ali je još nemojte zatezati. Nemojte gurati prst do kraja u rupu; nakon što se navojni dio igle pojavi iz rupe, na nju zavrnite maticu, a zatim, dok zatežete maticu, povucite iglu kroz rupu.
(Tekst je preuzet s navedene web stranice: ToyotaMAN)
6. Pričvrstite kuglasti zglob na donje upravljačko rameno i zategnite pričvrsne vijke i matice navedenim momentima pritezanja Tehnički podaci.
7. Zategnite maticu kuglastog zgloba navedenim momentom pritezanja Specifikacije ovog poglavlja, i umetnite novu rascjepku. Ako rascjepka ne stane u otvor za klin, dodatno zategnite maticu (ali nemoj ga oslabiti), dok rascjepka ne uđe u rupu.
8. Ugradite kotač i zategnite matice, spustite vozilo i zategnite matice na navedeni moment pritezanja.
