Poklopac ventila
Uklanjanje
1. Odspojite kabel s negativnog pola akumulatora.
2. Odspojite konektore ožičenja od zavojnica paljenja, odvrnite matice koje pričvršćuju kabelski svežanj na poklopac ventila i pomaknite ožičenje u stranu. Odvojite sklop zavojnice paljenja od svih svjećica (vidi poglavlje 5).
3. Odvojite crijeva ventila pozitivne ventilacije kućišta radilice (od PCV ventila).
4. Odvijte matice s vijaka za pričvršćivanje poklopca ventila i uklonite poklopac s brtvom s glave cilindra (vidi sliku 4.4).

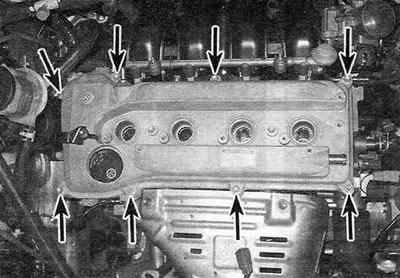

Slika 4.4. Položaj vijaka za montažu poklopca ventila.
Ako je poklopac zaglavljen, stavite drveni blok na njega i laganim udarcima čekića pokušajte ga pomaknuti. Ako to ne pomogne, pažljivo umetnite fleksibilni plastični nož između čepa i glave i prođite njime duž ruba nasjedanja, probijajući brtvu, a zatim odvojite čep.
Upozorenje. Ne otvarajte poklopac odvijačem ili bilo kojim drugim alatom, jer to može oštetiti spojne površine, što će uzrokovati curenje ulja nakon što se poklopac vrati.
Montaža
5. Temeljito očistite površine za dosjed poklopca ventila i glave cilindra. Obrišite površine krpom natopljenom razrjeđivačem laka ili acetonom. Ugradite novu brtvu, ravnomjerno je pritiskajući u utor oko perimetra poklopca ventila iznutra.
Napomena: Prije ugradnje poklopca ventila, provjerite jesu li brtve čahura svjećica na svom mjestu (vidi sliku 4.5). Prilikom ugradnje poklopca ventila, površine za dosjed samog poklopca, glave cilindra i poklopca lanca razvodnog mehanizma moraju biti potpuno čiste. Ostaci ulja na spojnim površinama mogu uzrokovati curenje.

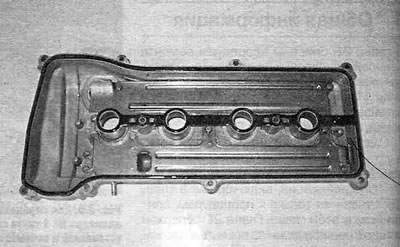

Slika 4.5. Brtva poklopca ventila i brtve čahure svjećice su jedan komad. Prilikom ugradnje, ravnomjerno ga postavite u utor oko poklopca ventila i oko čahura svjećica.

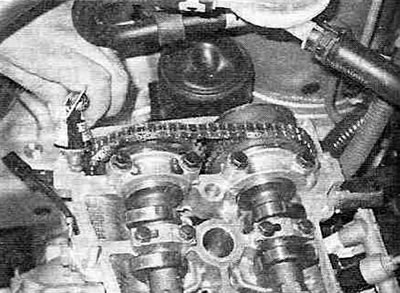

6. Nanesite RTV brtvilo na površine poklopca lanca razvodnog mehanizma/glave cilindra koje se spajaju i ugradite poklopac ventila i pričvrsne vijke (vidi sliku 4.6).
Slika 4.6. Prije ugradnje poklopca ventila, nanesite brtvilo na spojne površine poklopca lanca razvoda/glave cilindra.
7. Zategnite matice/vijke poklopca ventila navedenim momentom pritezanja Tehnički podaci trenutak u tri ili četiri identična prolaza.
8. Ugradite preostale komponente, pokrenite motor i provjerite ima li curenja.
