Bregaste osovine i podizači ventila
Napomena: Uvijek provjerite axijalni zazor bregastog vratila prije skidanja i temeljito pregledajte prije ugradnje.
Uklanjanje
1. Odspojite negativni terminal akumulatora.
2. Skinite poklopac ventila (vidi stavak 4).
3. Pozivajući se na stavak 3, postavite klip cilindra br. 1 u GMT takta kompresije. Vizualno provjerite je li oznaka na remenici/prigušivaču radilice poravnata s oznakom "0" na poklopcu lanca razvodnog mehanizma i jesu li oznake GMT-a na lančanicima bregaste osovine poravnate s oznakama na ležajevima bregaste osovine (vidi sliku 3.8 i 6.7).
4. Nakon što postavite klip cilindra br. 1 u GMT takta kompresije, nanesite oznake boje na one karike lanca koje se podudaraju s "gornjim" oznakama vremena na lančanicima bregastog vratila (vidi sliku 7.4).

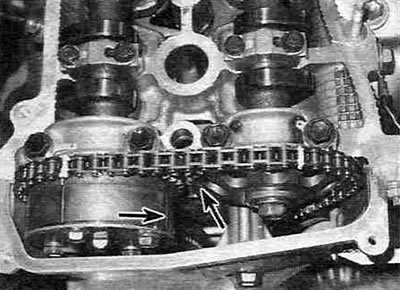

Slika 7.4. Kada su oznake GMT-a na lančanicima i poklopcima ležajeva poravnate, nanesite oznake za razvod lanca bojom nasuprot oznakama na lančanicima.
Napomena: Na lančanicima bregastog vratila postoje dvije vrste oznaka: "donje" oznake za poravnanje prilikom podešavanja GMT-a (i samo za ovo) i dvije druge "gornje" oznake koje se koriste za poravnavanje s oznakama na lancu razvodnog mehanizma tijekom montaže.
5. Dok držite bregasto vratilo otvorenim ključem od okretanja, otpustite vijke za pričvršćivanje lančanika za nekoliko okreta (vidi sliku 6.19). Ako su lančanici bregastog vratila promijenili položaj prilikom otpuštanja vijaka, okrenite radilicu u smjeru kazaljke na satu dok se oznake ne poravnaju.
6. Uklonite zatezač s poklopca lanca razvodnog mehanizma (vidi sliku 6.13,a,b) i senzor položaja bregastog vratila iz glave cilindra (vidi Poglavlje 6A).
7. Otpustite vijke za pričvršćivanje lančanika bregastog vratila. Skinite lanac razvodnog mehanizma s lančanika i skinite lančanike s bregastih vratila. Provjerite je li aktuator varijabilnog vremena ventila ugrađen na usisnu (stražnju) bregastu osovinu. Nakon skidanja lančanika, privežite lanac razvodnog mehanizma na štit motora komadićima žice (vidi sliku 7.7) - to će spriječiti da upadne u motor tijekom preostalih faza postupka.

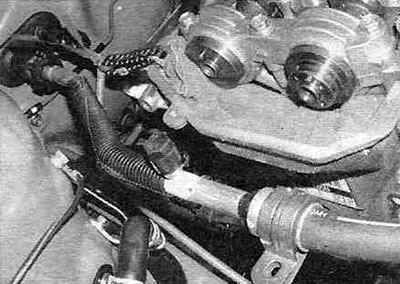

Slika 7.7. Nakon što su lančanici bregastog vratila uklonjeni, zavežite lanac razvodnog mehanizma komadom žice.
Također stavite krpe u otvoreni prostor poklopca lanca razvodnog mehanizma kako biste spriječili ulazak prljavštine i stranih predmeta u motor.
8. Provjerite oznake na poklopcima nosača bregastog vratila. Svaki poklopac mora biti označen serijskim brojem od 1 do 5, slovom I (ulaz) ili E (izlaz) i strelicom koja pokazuje smjer ugradnje (vidi sliku 7.8).

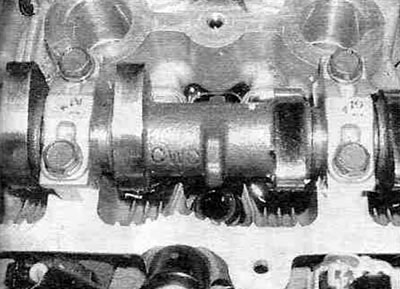

Slika 7.8. Kapice nosača bregaste osovine su numerirane i imaju strelice na sebi koje bi trebale biti usmjerene prema lancu razvodnog mehanizma.
9. Otpustite vijke za pričvršćivanje poklopca ležaja bregastog vratila u dva ili tri prolaza, redom, obrnuto u odnosu na redoslijed njihovog zatezanja (vidi sliku 7.22).
Upozorenje. Nemojte miješati poklopce. Tijekom montaže, svaki poklopac mora biti strogo postavljen na svoje mjesto.
10. Skinite poklopce ležajeva, a zatim skinite bregasto vratilo (bregaste osovine) iz glave cilindra. Označite usisnu i ispušnu bregastu osovinu kako biste izbjegli zabunu tijekom montaže.
Napomena: Kada se motor gleda s prednje strane automobila, prednji (najbliži tebi) bregasta osovina najbliža vatrozidu bit će ispušna bregasta osovina, a ona najbliža vatrozidu bit će usisna bregasta osovina. Tijekom montaže ključno je da se bregaste osovine ugrade u svoje izvorne položaje.
11. Skinite podizače ventila s glave cilindra i složite ih redoslijedom koji odgovara ventilima i cilindrima (vidi sliku 7.11, a, b).

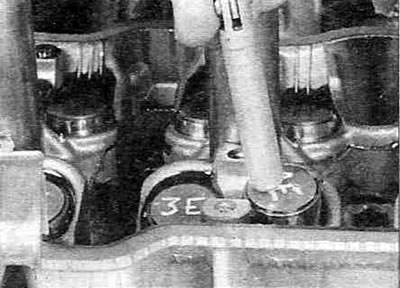

Slika 7.11,a. Označite podizače ventila (I - usis, E - ispuh) i numerirajte ih prema njihovom položaju, a zatim ih uklonite s glave pomoću magneta.

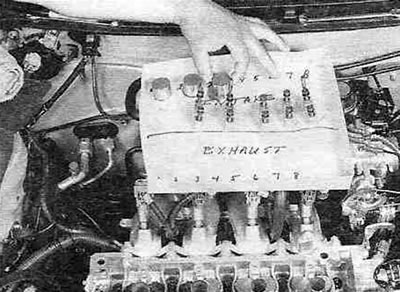

Slika 7.11,b. Označite kutiju za pohranu podizača ventila i poklopaca ležajeva bregaste osovine odgovarajućim redoslijedom.
Upozorenje. Nemojte miješati potiskivače. Tijekom montaže, svaki potiskivač mora biti strogo postavljen na svoje mjesto.
12. Provjerite bregaste osovine, kućišta ležajeva i podizače ventila kako je opisano u nastavku. Također provjerite ima li istrošenosti zuba lančanika bregastog vratila. Pregledajte lance na pukotine i prekomjerno trošenje valjaka lanca te provjerite istezanje lanca (vidi stavak 6). Istrošene komponente podložne su zamjeni.
Provjera
13. Prije skidanja bregastih vratila, provjerite njihov aksijalni zazor pomoću indikatora s kazaljkom, kao što je prikazano na slici 7.13.

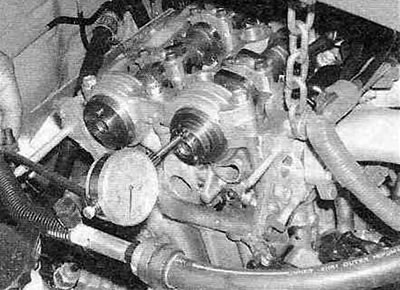

Slika 7.13. Za mjerenje axialnog zazora bregaste osovine, ugradite komparator kao što je prikazano i pomaknite bregastu osovinu prema naprijed do kraja, zatim je odmaknite i zabilježite očitanje indikatora.
Pomaknite bregasto vratilo unatrag koliko god je to moguće i resetirajte očitanja indikatora, zatim gurnite bregasto vratilo prema naprijed koliko god je to moguće i provjerite očitanja indikatora - to će biti vrijednost aksijalnog zazora. Ako je aksijalni zazor usisne bregaste osovine veći od onog navedenog u specifikacijama, provjerite istrošenost ležaja br. 1. Ako je istrošenost jaka, ležaj se mora zamijeniti. Ako aksijalni zazor ispušnog bregastog vratila prelazi vrijednost navedenu u Specifikacijama, mora se zamijeniti samo bregasto vratilo i/ili glava cilindra.
14. Nakon skidanja bregastih vratila, vizualno provjerite stanje radnih površina ležajeva bregastih vratila u glavi cilindra i provjerite da nema udubljenja, površinskih šupljina, abrazije metala ili neravnomjernog trošenja. Ako su gore navedena oštećenja prisutna na radnim površinama ležajeva, potrebno je zamijeniti glavu cilindra ili obloge ležaja br. 1 usisne bregaste osovine (vidi sliku 7.14,a,b).
Slika 7.14,a. Provjerite radne površine ležajeva bregastog vratila i njihove poklopce br. 2 do br. 5 na odsutnost udubljenja, zarezivanja i abnormalnog trošenja.

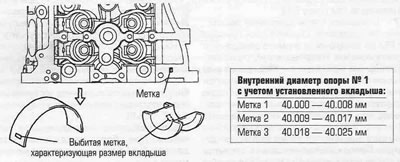

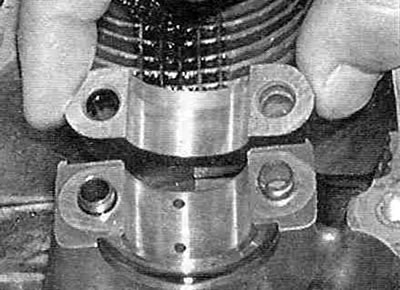

Slika 7.14, b. Ako su obloge ležaja nosača br. 1 istrošene ili oštećene, moraju se zamijeniti.
15. Izmjerite vanjski promjer svakog rukavca bregastog vratila mikrometrom i zabilježite rezultate mjerenja (vidi sliku 7.15).

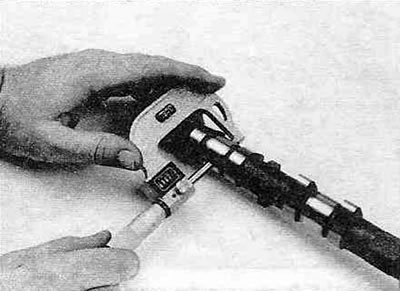

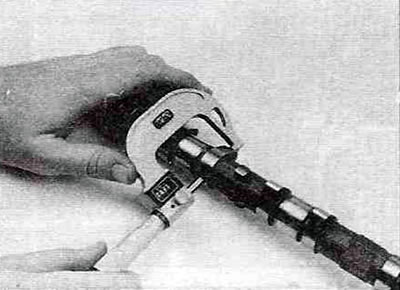

Slika 7.15. Mikrometrom izmjerite promjer svakog rukavca ležaja na obje bregaste osovine.
Usporedite ih s podacima Tehnički podaci. Izmjerite unutarnji promjer odgovarajućih ležajeva bregaste osovine i zabilježite rezultate mjerenja. Oduzimanjem vanjskog promjera rukavca od odgovarajućeg unutarnjeg promjera ležaja bregaste osovine dobit ćete uljni zazor između rukavca i ležaja. Usporedite ove rezultate s podacima Tehnički podaci. Ako je barem jedan od dobivenih rezultata izvan granica navedenih u Tehnički podaci, odgovarajuća bregasta osovina i/ili glava cilindra moraju se zamijeniti.
16. Izmjerite visinu svakog režnja bregastog vratila mikrometrom (vidi sliku 7.16).
Slika 7.16. Izmjerite visinu svakog režnja bregastog vratila na obje bregaste osovine mikrometrom.
Usporedite rezultate s podacima Tehnički podaci. Ako visina barem jednog grebena ne odgovara minimalno dopuštenoj Tehnički podaci, zamijenite bregasto vratilo (bregaste osovine).
[Izvornik se može pročitati na web stranici: toyotaman.ru]
17. Provjerite radijalno odstupanje bregastih vratila. Ugradite bregasto vratilo natrag u glavu cilindra i spojite komparator na središnji rukavac. Resetirajte indikator na nulu. Dok polako okrećete bregasto vratilo, očitajte očitanja indikatora. Ako rezultati mjerenja premašuju utvrđene Tehnički podaci veličine, zamijenite bregasto vratilo.
18. Pregledajte svaki podizač ventila ima li na njemu neravnina i ogrebotina (vidi sliku 7.18).

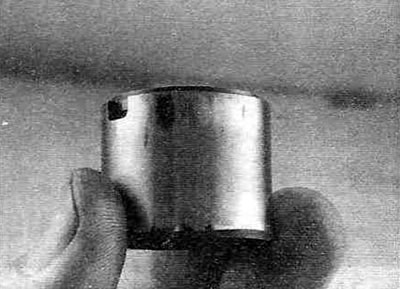

Slika 7.18. Obrišite ulje i provjerite stanje svakog podizača ventila na znakove istrošenosti i oštećenja.
19. Izmjerite vanjski promjer svakog podizača mikrometrom (vidi sliku 7.19) i unutarnji promjer odgovarajuće pilotne rupe.

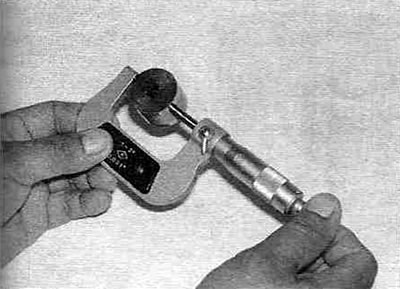

Slika 7.19. Izmjerite vanjski promjer svakog podizača i unutarnji promjer pilotne rupe kako biste odredili zazor ulja podizača ventila.
Oduzimanjem promjera podizača ventila od promjera pilotne rupe dobit ćete uljni zazor podizača ventila. Usporedite rezultate izračuna s podacima Tehnički podaci. Ako veličina barem jednog razmaka prelazi maksimalno dopuštenu Tehnički podaci, podizači ventila i/ili glava cilindra moraju se zamijeniti.
Montaža
20. Ako su obloge ležaja br. 1 usisne bregaste osovine zamijenjene ili uklonjene, ugradite ih u glavu cilindra i poklopac ležaja (vidi sliku 7.20,a,b).

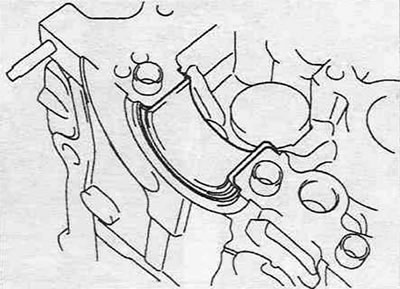

Slika 7.20,a. Ugradite kombinirani uložak ležaja br. 1 usisne bregaste osovine u ležaj...

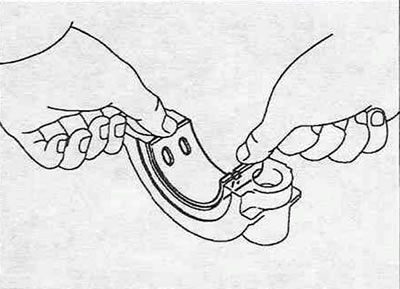

Slika 7.20, b...i gornji umetak - u poklopac nosača br. 1 usisne bregaste osovine.
Nanesite gel za montažu na bazi molibdena na rebra i rukavce bregaste osovine i ugradite ih u glavu cilindra tako da rebra bregaste osovine cilindra #1 budu okrenuta jedna od druge, a njihovi klinovi prema gore (vidi sliku 7.20,c).

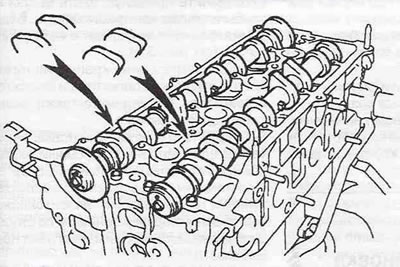

Slika 7.20, c. Ugradite bregaste osovine u glavu cilindra tako da su režnjevi bregaste osovine cilindra br. 1 usmjereni u različitim smjerovima jedan u odnosu na drugi, pod kutom od približno 30° u odnosu na vertikalu.
Ako ugrađujete stare bregaste osovine, pazite da ih ne zamijenite tijekom ugradnje.
21. Ugradite potporne kape i zategnite pričvrsne vijke, a zatim ih zategnite ručno.
22. Zategnite vijke za pričvršćivanje potpornog poklopca navedenim momentom pritezanja Tehnički podaci trenutak u nekoliko jednakih prolaza, vođen prikazanom slikom 7.22 redoslijed zatezanja.

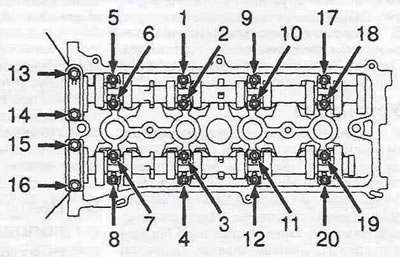

Slika 7.22. Redoslijed zatezanja vijaka za pričvršćivanje poklopaca nosača bregastog vratila.
23. Postavite lanac razvoda na lančanike bregaste osovine tako da se oznake obojene na karikama lanca tijekom skidanja poravnaju s "gornjim" oznakama razvoda na lančanicima, zatim postavite lančanike zajedno s lancem na bregaste osovine, poravnavajući odgovarajuće rupe na lančanicima s montažnim klinovima na glavčinama bregaste osovine. Ugradite vijke za pričvršćivanje lančanika i zategnite ih rukom. U ovom trenutku, oznaka na remenici radilice treba biti poravnata s oznakom "0" na poklopcu lanca razvodnog vratila, oznake GMT-a na poklopcima ležajeva trebaju biti poravnate s "gornjim" oznakama GMT-a na lančanicima bregastog vratila i označenim karikama lanca, a oznake razvodnog ("donje") na lančanicima trebaju biti paralelne s gornjim rubom poklopca lanca razvodnog vratila. Sav labavi položaj u lancu razvodnog vratila treba biti na strani zatezača (vidi sliku 7.4).
24. Još jednom provjerite jesu li lančanici postavljeni na ispravne bregaste osovine i zategnite pričvrsne vijke na navedeni moment pritezanja.
25. Ugradite zatezač lanca razvodnog mehanizma kako je opisano u koracima 34 i 35 stavak 6.
26. Ugradnja preostalih komponenti vrši se obrnutim redoslijedom od uklanjanja.
