Visszavonás
1. Engedje le a hűtőfolyadékot.
2. Távolítsa el a vezérműszíjat (fejezetet lásd "3S-FE, 4S-FE benzinmotorok", fejezet "vezérműszíj").
3. Távolítsa el a generátor szerelvényt és a generátor hajtószíjfeszítő beállító rudat.
4. Távolítsa el a közbenső szíjtárcsát.
5. Távolítsa el a hűtőrendszer bemeneti csövét.
6. Távolítsa el az 1. számú hűtőfolyadék-megkerülő csövet.

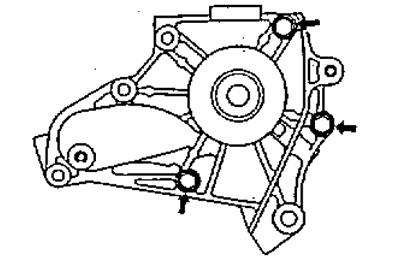

7. Távolítsa el a hűtőfolyadék-szivattyút a 3 rögzítőcsavar kicsavarásával és az O-gyűrűk eltávolításával.

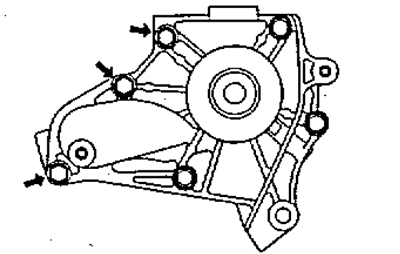

8. Távolítsa el a hűtőfolyadék-szivattyú fedelét a 3 rögzítőcsavar kicsavarásával.
Telepítés
1. Szerelje fel a hűtőfolyadék-szivattyú fedelét.
- Meghúzási nyomaték - 9 Nm
2. Szerelje be a hűtőfolyadék-szivattyút.
A) Szereljen be új O-gyűrűket.
b) Szerelje be a szivattyút a rögzítőcsavarok ideiglenes meghúzásával.
V) Szerelje be a generátort és a beállító rudat.

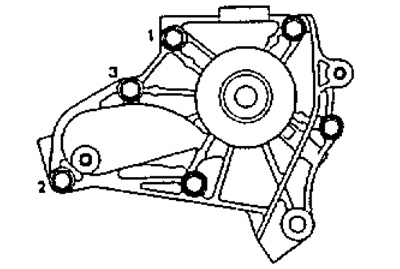

G) Húzza meg a rögzítőcsavarokat a jelzett sorrendben.
- Meghúzási nyomaték - 9 Nm
3. Csatlakoztassa az 1. számú hűtőfolyadék-megkerülő csövet.
- Meghúzási nyomaték - 10 Nm
4. Szerelje be a hűtőrendszer bemenetét.
- Meghúzási nyomaték - 9 Nm
5. Szerelje be a közbenső szíjtárcsát.
- Meghúzási nyomaték - 43 Nm
6. Húzza meg a generátor rögzítőcsavarjait.
Meghúzási nyomatékok:
- rögzítőcsavarok a konzolhoz - 53 Nm
- szivattyú rögzítőcsavarjai - 22 Nm
8. Töltse fel hűtőfolyadékot.
9. Ellenőrizze a szivárgást.
