Megjegyzés: Az önindító összeszerelésekor használjon magas hőmérsékletű zsírt a csapágyak és a fogaskerekek kenésére.
1. Zsírozza be a csapágyakat, és helyezze be a horgonyt az indítóházba.

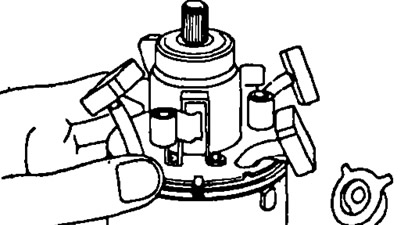

2. Szerelje be a kefetartót.
- a) (Indító 2,2 kW) Igazítsa a kefetartó kiemelkedését az indítóház hornyához.
- b) Szerelje be a kefetartót az indítóházba.
Indító 2,2 kW

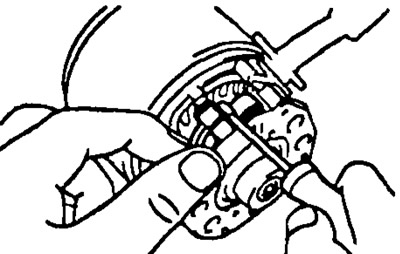

- c) Csavarhúzóval hajlítsa vissza a keferugót, és helyezze be a kefét a kefetartóba.
Megjegyzés: Ügyeljen arra, hogy a (+) kefe vezetékei ne érintkezzenek a talajjal.
- v) (Kivéve a 2,2 kW-os önindítót) Szereljen be egy új O-gyűrűt az indítóház hornyába.
- g) (Kivéve a 2,2 kW-os önindítót) Szereljen fel egy új O-gyűrűt a csavarra.

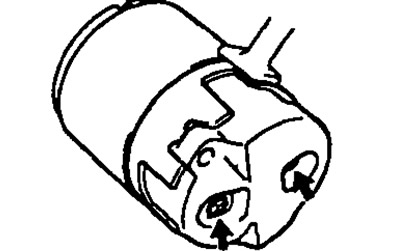

- d) (Kivéve a 2,2 kW-os önindítót) Szerelje fel az indítófedelet az elosztó oldalára, és rögzítse két csavarral.
3. Kenje be zsírral az acélgolyót, és helyezze be a golyót a futó tengelykapcsoló tengelyének furatába.
4. Szerelje fel a fogaskerekes tengelykapcsolót és az indítófedelet a hajtásoldalra.
- a) Kenje be zsírral a visszatérő rugót, a futótengelykapcsolót, az üresjárati hajtóművet és a csapágyat.

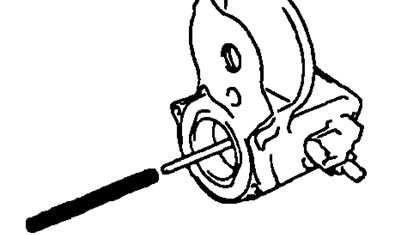

- b) Helyezze be a rugót a vontatási relé szerelvény furatába.
- c) Szerelje be a következő részeket:
- (Indító 1,0 kW)
- (1) futó tengelykapcsoló egység,
- (2) közbenső fokozat,
- (3) csapágy.
- (Indító 1,2 kW)
- (1) közbenső fokozat.
- (2) csapágy.
- (Indító 1,4 kW)
- (1) közbenső fokozat,
- (2) csapágy,
- (3) hajtómű.
- (Indító 2,2 kW)
- (1) átfutó tengelykapcsoló egység.
- (2) közbenső fokozat,
- (3) csapágy.
- (4) hajtómű.

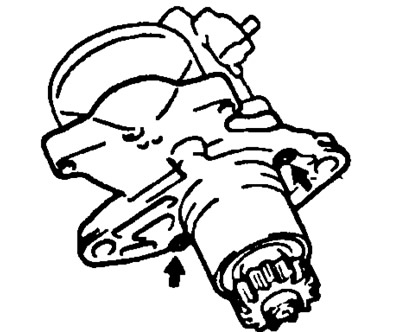

- d) Csatlakoztassa a hajtásoldali indítófedelet a vontatási reléhez, két csavarral rögzítve.

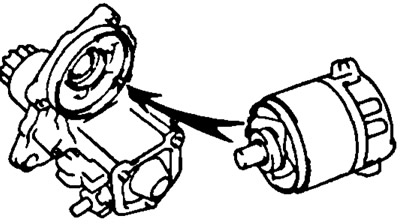

5. Szerelje be az indítóházat és az armatúrát a szerelvénybe.
- a) Szereljen be egy új O-gyűrűt az indítóház hornyába.

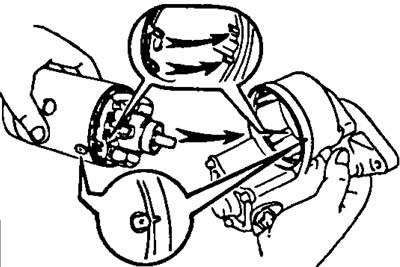

- b) (Kivéve a 2,2 kW-os önindítót) Igazítsa az indítóház kiemelkedését a vontatási relé hornyához.
Kivéve a 2,2 kW-os önindítót
- v) (Indító 2,2 kW) Igazítsa az indítóházon lévő bélyegzett jelet (referenciapont) a vontatási relé házán lévő jelzéshez.
Indító 2,2 kW

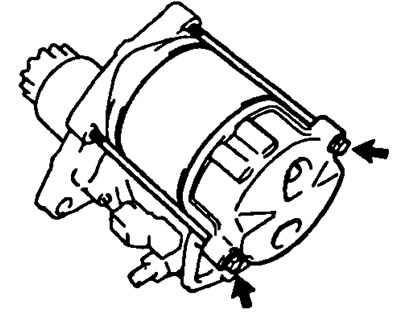

- d) Szerelje fel az indítóházat és az armatúra szerelvényt, rögzítse őket 2 rögzítőcsavarral.
- d) Csatlakoztassa a vezetéket a "C" kivezetéshez, és rögzítse anyával.

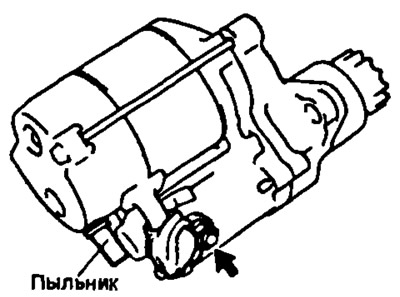

6. Szerelje fel a vezetéket. Szerelje fel a huzalkábelt, és rögzítse a csavarral, a rugós alátéttel és a csavarral.
7. (3S-FE, 4S-FE) Telepítse a rendszerindítót.
