Замена филтера за гориво
1. Приступ филтеру за гориво може се омогућити уклањањем кућишта филтера за ваздух (видети поглавље 4Б).
2. Поставите посуду испод филтера за гориво да бисте сакупили гориво и одспојите црева за гориво (видети слику 32.2, а, б).

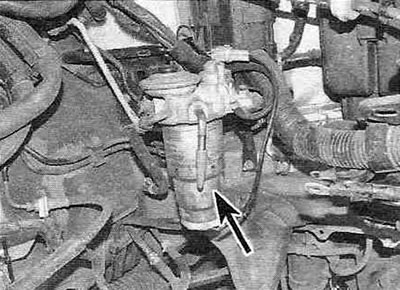

Слика 32.2,а. Положај филтера за гориво.

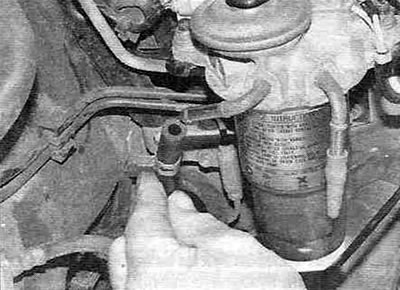

Слика 32.2,б. Искључивање црева за гориво.
3. Искључите конектор грејача горива на врху филтера за гориво (видети слику 32.3).

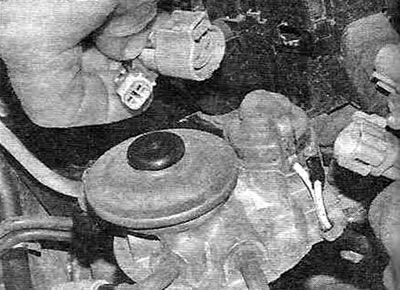

Слика 32.3. Искључивање конектора ожичења са филтера за гориво.
4. Искључите конектор сензора за низак ниво горива на дну филтера за гориво.
5. Отпустите навртке за монтажу и извадите филтер из носача, затим отпустите чеп за испуштање и испустите гориво у посуду (видети слику 32.5).

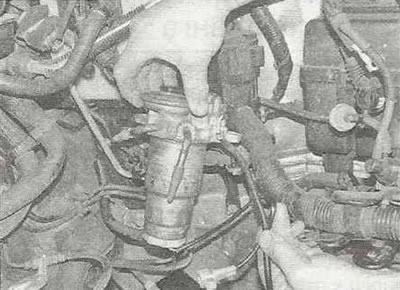

Слика 32.5. Уклањање филтера за гориво.
Након што се гориво испразни, затегните чеп.
6. Причврстите кућиште филтера у стегачу и одврните сензор нивоа горива са његовог дна. Уклоните стари заптивни прстен (видети слику 32.6, а-ц).

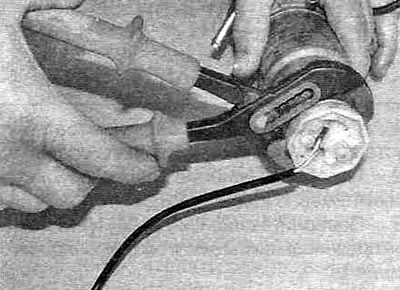

Слика 32.6,а. Користите одговарајући подесиви кључ да бисте уклонили сензор ниског нивоа горива...

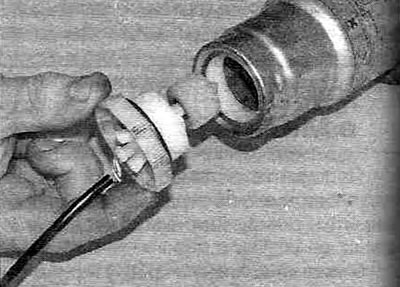

Слика 32.6, б....и уклоните га са дна филтерског елемента.

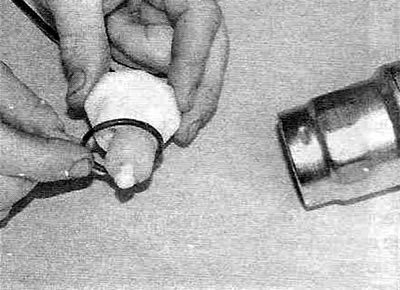

Слика 32.6, ц. Уклоните стари заптивни прстен.
7. Одврните филтерски елемент са кућишта филтера и баците га. Тојотини стручњаци користе посебан извлакач за ову сврху, али можете се снаћи и са извлакачем филтера за уље са каишем (видети слику 32.7, а, б).
Слика 32.7,а. Користећи алат за скидање филтера за уље са каиша, одврните елемент филтера...
[Информације су преузете са веб-портала TOYOTAMAN.ru]

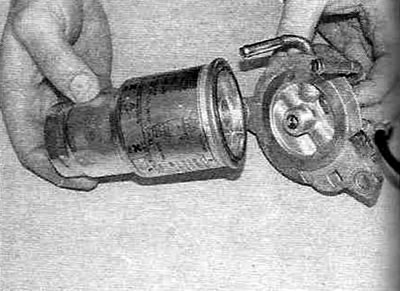

Слика 32.7,6...и извуците га из кућишта филтера за гориво.
8. Обришите површине за намештање кућишта и новог филтерског елемента и лагано их навлажите горивом.
9. Заврните нови филтерски елемент у кућиште филтера док се површине за налегање не додирну, а затим га ручно затегните још ¾ окрета, без употребе алата.
10. Навлажите нови заптивни прстен горивом и поставите га на стари сензор нивоа горива. Заврните сензор у филтерски елемент у кућишту филтера за гориво и чврсто га затегните.
11. Поставите кућиште филтера на носач и затегните навртке за монтажу.
12. Спојите конекторе сензора недостатка горива и грејача горива.
13. Спојите црева за гориво.
14. Инсталирајте кућиште ваздушног филтера.
15. Ручном пумпом која се налази на врху кућишта пумпајте гориво у филтер док не осетите отпор кретању, што указује да је филтер пун.
16. Покрените мотор и проверите да ли цури гориво.
