Зняття
1. Поддомкратьте автомобіль.
2. Зніміть переднє колесо.

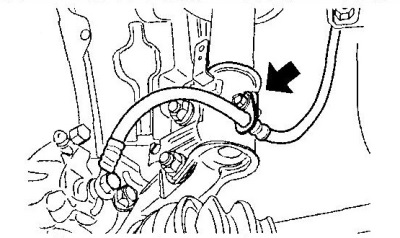

3. Від'єднайте фіксатор гальмівного шлангу.
4. (Моделі з ABS) Від'єднайте кабель датчика частоти обертання колеса.
5. Зніміть пружину.
а) Ослабте центральну гайку на штоку амортизатора.

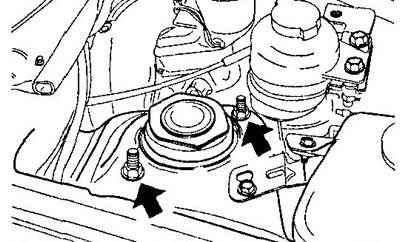

б) Відкрутіть дві гайки кріплення амортизатора.
в) Від'єднайте стійку амортизатора у зборі.

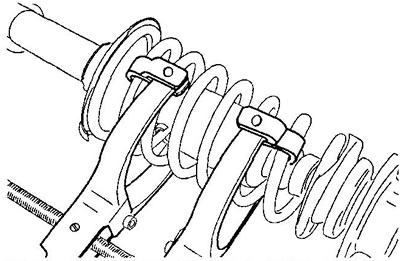

г) Стисніть пружину за допомогою спецінструменту.
Примітка:
- Не закріплюйте спецінструмент за верхній та нижній витки пружини.
- Не використовуйте пневматичний інструмент для цієї операції.
д) Відкрутіть центральну гайку зі штока амортизатора та зніміть:
- Верхня опора амортизатора.
- Підшипник.
- Верхнє сідло пружини.
- Обмежувач ходу стиснення пружини.
Перевірка

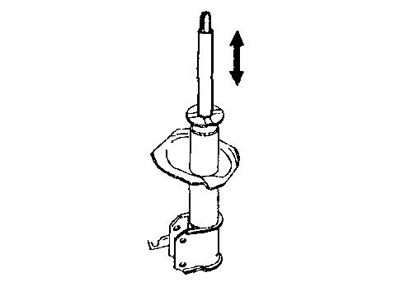

Витягуючи та утоплюючи шток амортизатора, переконайтеся, що його хід плавний та відсутній сторонній опір та шум. У разі несправності замініть амортизатор.
Встановлення
1. Використовуючи спецінструмент, стисніть пружину.
Увага:
- Не використовуйте пневматичний інструмент для цієї операції.
- Для стиснення пружини можна використовувати гідравлічний інструмент.

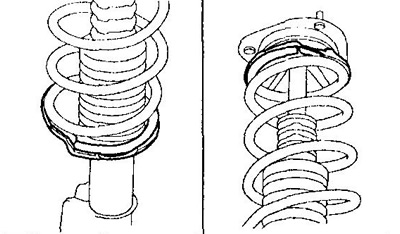

2. Встановіть пружину на стійку, поєднавши паз нижнього сідла стійки з нижнім витком пружини.
Увага: нижній виток пружини має бути меншим за діаметр.
3. Встановіть такі елементи:
- Обмежувач ходу стиснення пружини.
- Верхнє сідло пружини.
- Підшипник.
- Верхня опора амортизатора.

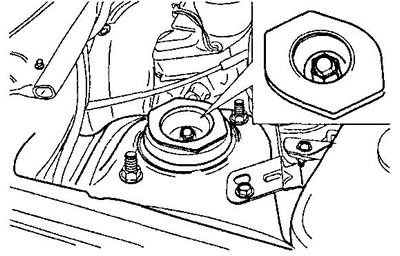

4. Стисніть та зорієнтуйте шток амортизатора, як показано на малюнку.
5. Поєднайте паз верхнього сідла стійки з витком пружини.
6. Загорніть центральну гайку на шток амортизатора.
- Момент затяжки - 54 - 74 Нм
7. Встановіть амортизатор, закрутивши дві гайки.
- Момент затягування - 30 - 44 Нм

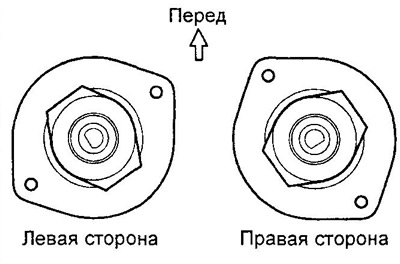

Примітка: при встановленні зорієнтуйте стійки, як показано на малюнку.
8. (Моделі з ABS) Встановіть провід датчика частоти обертання колеса.
9. Підключіть гальмівний шланг.
- Момент затягування - 17 - 25 Нм
10. Встановіть переднє колесо.
- Момент затяжки - 88 - 118 Нм
11. Стабілізуйте підвіску, похитавши автомобіль вгору-вниз, та остаточно затягніть гайки кріплення підвіски.
12. Перевірте та за потреби відрегулюйте кути установки передніх коліс.

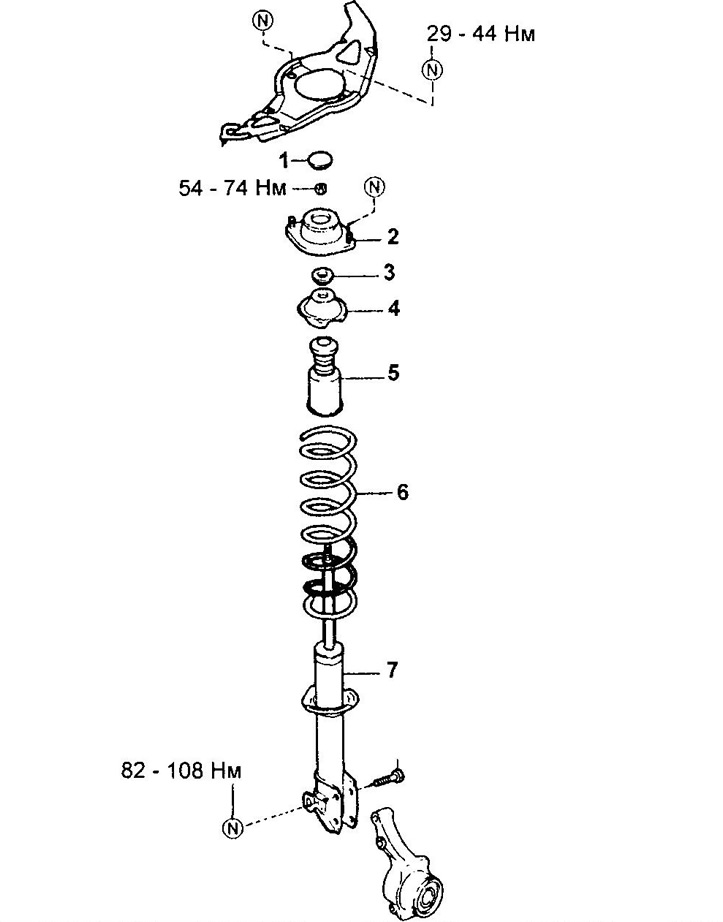

Амортизатор передньої підвіски.
1 - заглушка,
2 - верхня опора амортизатора,
3 - підшипник,
4 - верхнє сідло пружини,
5 - обмежувач ходу стиснення пружини,
6 - пружина,
7 – амортизатор.
