Королла Е80 (1983-1990)

Снятие, установка и натяжение клинового армированного ремня привода генератора

Главная Corolla Королла Е80 (1983-1990) Силовой агрегат Ремонт двигателя

0

Если устанавливается старый ремень, то его необходимо проверить на износ и повреждения. Если разлохмачены кромки ремня, имеются трещины и разрывы ткани, ремень полежит замене. При надевании ремня обратить внимание на то, чтобы ремень правильно лег на все шкивы.

Двигатели рабочим объемом 1,3 л с 8/84 г. выпуска и 1,6 л (4A-GE, 4A-GEL)



Клиновой армированный ремень привода генератора и насоса охлаждающей жидкости

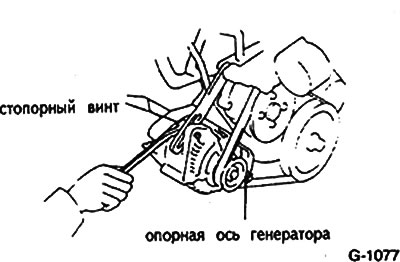

Ослабить гайки опорной оси генератора и стопорного винта.

Снять клиновой армированный ремень.

Надеть новый ремень и затянуть гайку и стопорный винт.

Проверить натяжение ремня между шкивами генератора и насоса охлаждающей жидкости. При нажатии на ремень усилием 100 Н (~10 кг), что соответствует сильному давлению большого пальца руки, новый ремень должен прогибаться на 3,5-4,5 мм, бывший в употреблении - на 5-6 мм.

Клиновой армированный ремень привода насоса сервоусилителя (двигатели 4A-GE, 4A-GEL)



Ослабить контргайку регулировочного винта на натяжном ролике и ослабить натяжение ролика. Снять ремень со шкивов.

Надеть клиновой ремень на шкивы и натянуть ролик регулировочным винтом.

Проверить натяжение ремня между шкивами коленчатого вала и сервонасоса. При нажатии на ремень усилием 100 Н (~10 кг), что соответствует сильному давлению большого пальца руки, новый ремень должен прогибаться на 6-8 мм, бывший в употреблении на 8-10 мм.

Двигатели рабочим объемом 1,3 л до 7/84 г. выпуска и 1,6 л (4A-L, 4A-F, 4A-FE)



Клиновой армированный ремень привода генератора и насоса охлаждающей жидкости

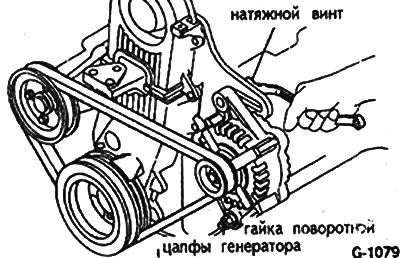

Ослабить гайку поворотной цапфы генератора и натяжного ролика (Рис. G-1079).

Снять клиновой армированный ремень.

Надеть новый ремень и затянуть гайки стопорный винт.

Проверить натяжение ремня между шкивам генератора и насоса охлаждающей жидкости. При нажатии на ремень усилием 100 Н (~10 кг), что соответствует сильному давлению большого пальца руки, новый ремень должен прогибаться на 8,5-10,5 мм, бывший употреблении на 10-12 мм.

Клиновой армированный ремень привода сервонасоса (4A-L, 4A-F, 4A-FE)

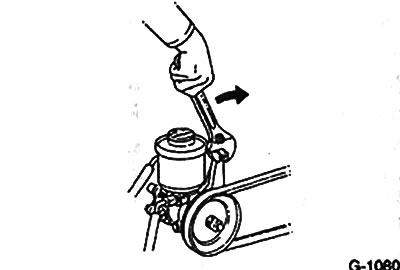

Ослабить крепежные болты рычага крепления и наклонить насос в строну двигателя. Снять ремень.

Надеть ремень на шкивы и натянуть.

Проверить натяжение ремня между шкивами насоса и сервонасоса. При нажатии на ремень усилием 100 Н (~10 кг), что соответствует сильному давлению большого пальца руки, новый ремень должен прогибаться на 5-6 мм, бывший в употреблении на 6-8 мм.

Закрепить натяжной рычаг.

Дизель объемом 1,8 л



Клиновой армированный ремень привода генератора и насоса охлаждающей жидкости





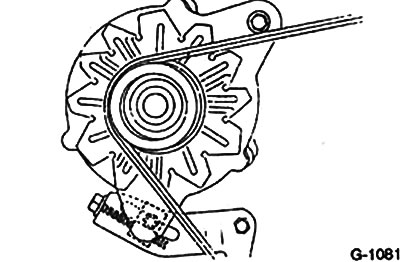

Ослабить ось наклона генератора и регулировочный винт.

Наклонить генератор в сторону двигателя и снять клиновой ремень.

Надеть новый ремень и затянуть гайку и стопорный винт.

Проверить натяжение ремня между шкивами коленчатого вала и генератора. При нажатии на ремень усилием 100 Н (~10 кг), что соответствует сильному давлению большого пальца руки, новый ремень должен прогибаться на 9-11 мм, бывший в употреблении на 12-14 мм.

Клиновой армированный ремень привода сервонасоса



Ослабить регулировочный винт натяжного ролика и снять приводной ремень.

Надеть ремень на шкивы и натянуть его регулировочным винтом.

Проверить натяжение ремня между шкивами коленчатого вала и сервонасоса. При нажатии на ремень усилием 100 Н (~10 кг), что соответствует сильному давлению большого пальца руки, новый ремень должен прогибаться на 11-14 мм, бывший в употреблении на 15-18 мм.
