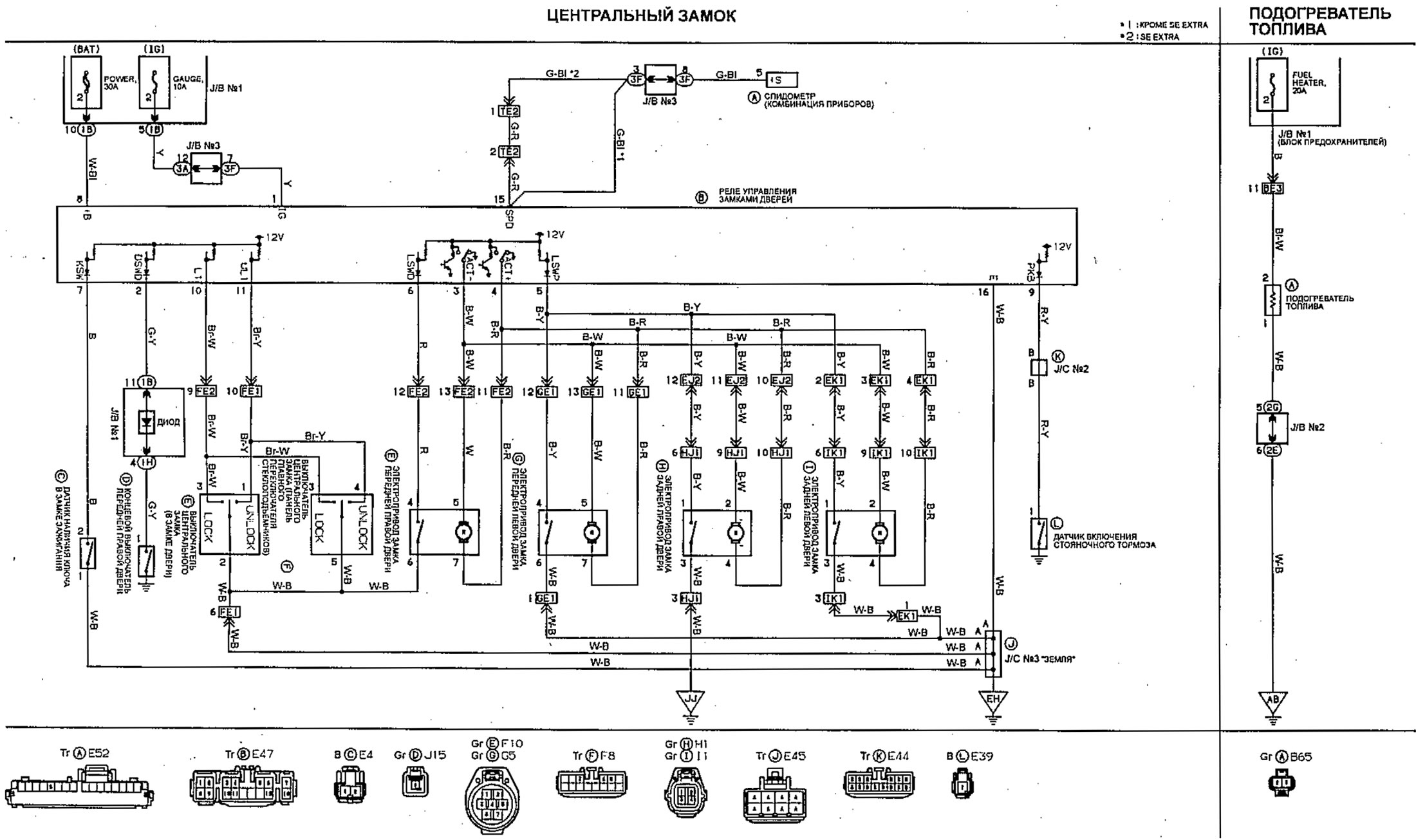

Schema de cablare a închiderii centralizate și a încălzitorului de combustibil
Principală
Carina
Carina T190
(1992-1996)
Echipament electric
Circuite electrice
0
Închidere centralizată și încălzire pe combustibil
Открыть большую картинку в новой вкладке »
