Когда двигатель работает в диапазоне низких и средних оборотов, система управления с помощью управляющего клапана воздухозаборника закрывает одну камеру входного патрубка воздушного фильтра.

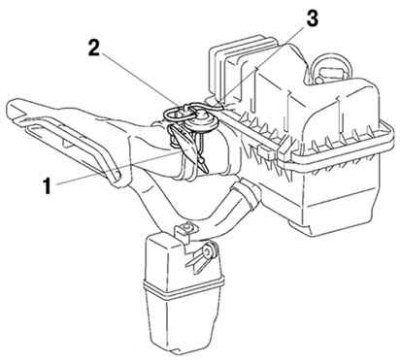

Рис. 2.217. Схема системы управления воздухозаборника: 1 – управляющий клапан воздухозаборника; 2 – клапан VSV; 3 – исполнительный механизм
Когда двигатель работает в диапазоне больших оборотов, система управления с помощью управляющего клапана воздухозаборника открывает обе камеры входного патрубка воздушного фильтра.

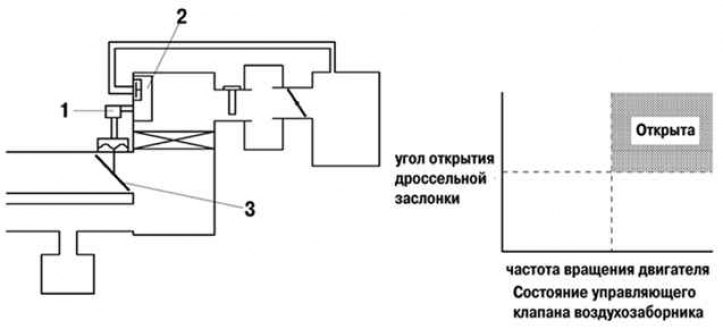

Рис. 2.218. Принципиальная схема работы системы управления воздухозаборника: 1 – клапан VSV; 2 – вакуумная камера; 3 – управляющий клапан воздухозаборника
