Проверка
1. Измерете съпротивлението между щифтовете на конектора на всеки сензор.
- Номинално съпротивление - 1,25 - 1,55 kΩ
Ако стойността е извън спецификацията, сменете сензора.
2. Проверете за непрекъснатост между всеки от проводниците и корпуса на сензора. Ако има непрекъснатост, сменете сензора.

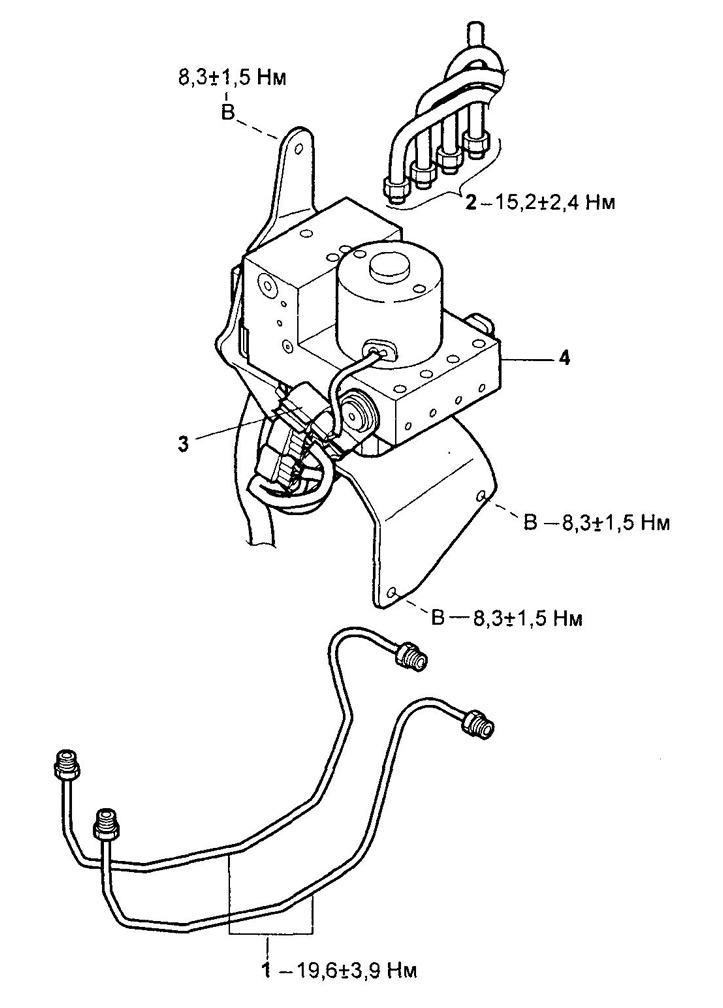

модулатор на налягането.
1 - спирачни тръби от главния спирачен цилиндър,
2 - спирачни тръби,
3 - конектор за модулатор на налягане,
4 - модулатор на налягането.

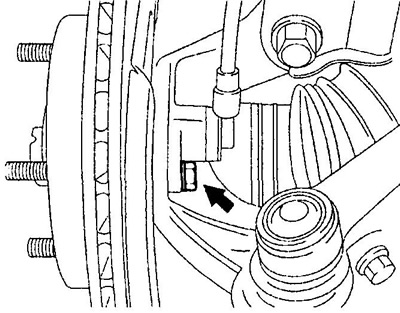

3. Проверете правилната инсталация на сензора за скорост на колелото и съответствието на момента на затягане на монтажния болт на сензора с допустимата стойност.
- Момент на затягане 19 Nm
4. Измерете разстоянието между ротора и сензора за скорост.
- Номинална хлабина - 1,0 мм
5. Проверете ротора на сензора за драскотини, пукнатини, деформация или липсващи зъби.

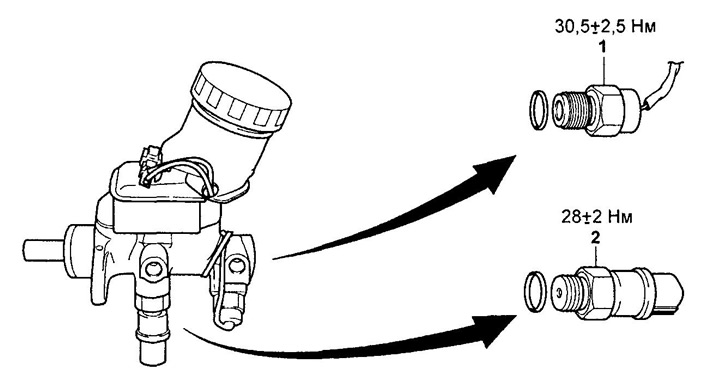

Сензори за налягане в главния спирачен цилиндър.
1 - сензор-превключвател за налягане в главния спирачен цилиндър,
2 - сензор за налягане в главния спирачен цилиндър.
