Dijagram ožičenja pogona električnog krovnog otvora [Toyota Carina T190]

  • Glavna
  • Carina
  • T190 (1992-1996)
  • Električna oprema
  • Električni krugovi
  • Dijagram ožičenja pogona električnog krovnog otvora
0

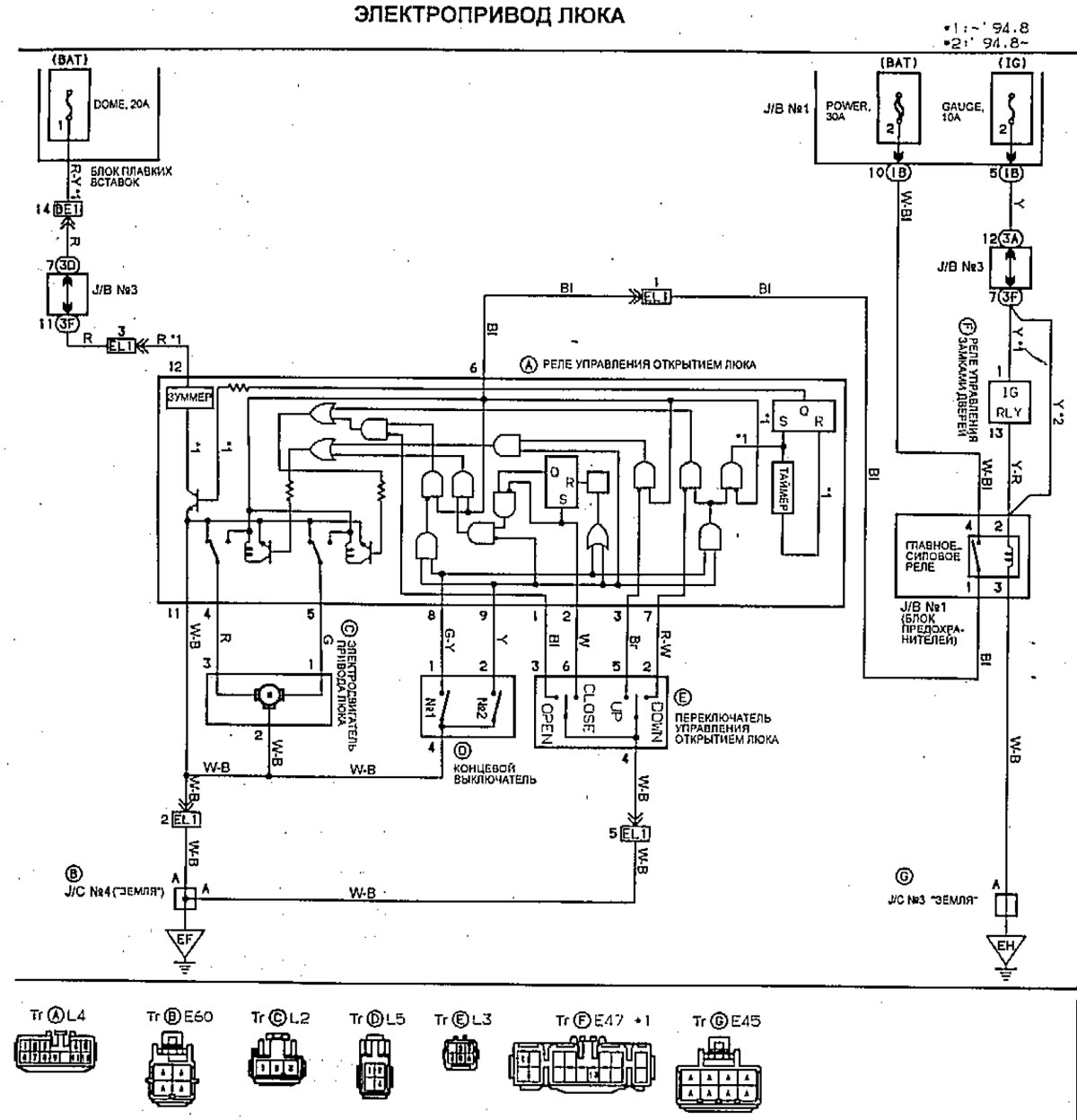

Električni pogon krovnog otvora




Otvori veću sliku u novoj kartici »


[Pogledajte puni tekst na portalu Toyotaman.ru]
Ovaj je članak dostupan na: ruski, engleski, bugarski, bjeloruski, ukrajinski, srpski, rumunjski, poljski, slovački, mađarski
Materijal članka je provjeren: Kondratjeva Uljana
