Specifikacije benzinskih motora do 2000 [Toyota RAV4 XA20]

Tehnički podaci

Vrsta i obujam motora: 3S-FE	1998 cm³

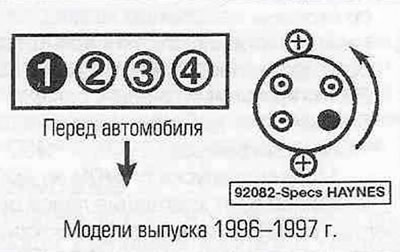

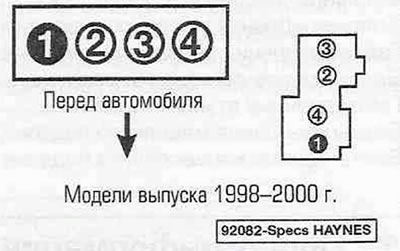

Brojevi cilindara (računajući od strane zupčastog remena do mjenjača)	1-2-3-4
Nalog za paljbu	1-3-4-2

Glava cilindra

Granice zakrivljenosti ravnine spajanja: Duž ravnine spoja s blokom cilindra	0,05 mm
Duž ravnine razdvajanja s usisnim i ispušnim razvodnicima	0,08 mm

Bregasta osovina

Promjer ležajnih rukavaca	26,959-26,975 mm
Radijalno odstupanje, ne više od	0,04 mm
Zazor ulja para rukavca/ležaja: Normalan	0,025-0,062 mm
Maksimalno dopušteno	0,10 mm
Visina kamere: Unos: Normalan	42,01-42,11 mm
Minimalno prihvatljivo	41,90 mm
Diploma: Normalan	40,06-40,16 mm
Minimalno prihvatljivo	39,95 mm
Aksijalni razmak: Usisna bregasta osovina: Normalan	0,045-0,100 mm
Maksimalno dopušteno	0,12 mm
Ispušna bregasta osovina: Normalan	0,030-0,085 mm
Maksimalno dopušteno	0,10 mm
Zazor kraja opružne podloške zupčanika bregastog vratila	22,5-22,9 mm
Zahvat zubaca zupčanika bregaste osovine: Standard	0,020-0,200 mm
Granica trošenja	0,30 mm
Podizač ventila: Promjer	30,966-30,976
Promjer pilot bušenja	31.000-31.016 mm
Razmak ulja podizača ventila: Normalan	0,024-0,052 mm
Maksimalno dopušteno	0,07 mm

Zupčasti remen

Duljina opruge zateznog valjka u slobodnom stanju: Generacija 1996. i 1997	46,0 mm
Izlazilo od 1998. do 2000	42,0 mm

Pumpa za ulje

Vanjski razmak rotora/kućišta: Normalan	0,10-0,16 mm
Maksimalno dopušteno	0,20 mm
Zazor vanjskog/unutarnjeg rotora bregastog otvora: Normalan	0,04-0,16 mm
Maksimalno dopušteno	0,20 mm

Zatezni momenti za navojne spojeve Nm

Vijci za montažu poklopca nosača bregastog vratila	19
Vijci za pričvršćivanje lančanika bregastog vratila	40
Vijci za pričvršćivanje kućišta stražnjeg uljnog semeringa radilice	12
Vijak za montažu remenice radilice	108
Vijci za montažu glave cilindra (redoslijed - vidi sliku 11.23): Prvi prolaz	49
Drugi prolaz	okrenite se za 90° (1/4 okreta)
Vijci prednje ploče/radilice [automatski mjenjač]	83
Vijci za montažu sklopa balansera motora	49
Vijci za montažu pogonskog sklopa: Prolazni vijak za montažu prednjeg nosača	64
Prednji nosač na vijke za pričvršćivanje mjenjača	64
Matice koje pričvršćuju prednji nosač na poprečni nosač ovjesa	80
Prolazni vijak za montažu stražnjeg nosača	64
Stražnji nosač za pričvršćivanje mjenjača vijcima	64
Matice koje pričvršćuju stražnji nosač na poprečni nosač ovjesa	111
Vijci nosača motora na suvozačevoj strani	51
Vijak koji pričvršćuje nosač na nosač motora na strani suvozača	36
Matice nosača motora na suvozačevoj strani	51
Vijci koji pričvršćuju nosač na okvir na strani suvozača	64
Vijci/matice koji pričvršćuju lijevi nosač na mjenjač: Modeli proizvedeni 1996. i 1997. godine	64
Modeli proizvedeni od 1998. do 2000. godine	51
Montaža lijevog nosača kroz vijak	64
Vijci/matice ispušne grane	49
Vijci za pričvršćivanje zamašnjaka [ručni mjenjač]	88
Vijci za pričvršćivanje zateznih valjka	42
Vijci za montažu nosača usisne grane na motor	42
Vijci/matice za pričvršćivanje usisnog razvodnika na nosač	19
Vijci/matice za montažu filtera (prijemnik ulja) pumpa za ulje	5
Vijci za montažu pumpe za ulje za poklopac	9
Matica za montažu lančanika pumpe za ulje	24
Vijci koji pričvršćuju poklopac pumpe za ulje na blok cilindra	9
Matice čahure svjećice	45
Vijci za pričvršćivanje korita ulja na blok cilindra	5
Vijci koji pričvršćuju korito ulja na kućište pumpe za ulje	5
