A tengelykapcsoló-pedál holtjátékának ellenőrzése és beállítása
1. Finoman nyomja le a kuplungpedált, és egy vonalzó segítségével mérje meg a távolságot addig a pontig, ahol mozgási ellenállást érez (lásd a 7.1. ábrát).

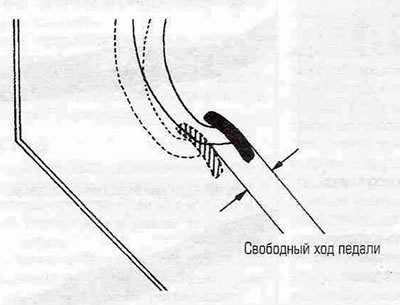

7.1. ábra. A tengelykapcsoló-pedál holtjátékának ellenőrzéséhez mérje meg a távolságot az álló pedál és a pedál között azon a ponton, ahol mozgási ellenállást tapasztal.
A holtjátéknak a megadott határokon belül kell lennie, ellenkező esetben azt módosítani kell.
2. A beállításhoz lazítsa meg a nyomórúd rögzítőanyáját (lásd a 7.2. ábrát).

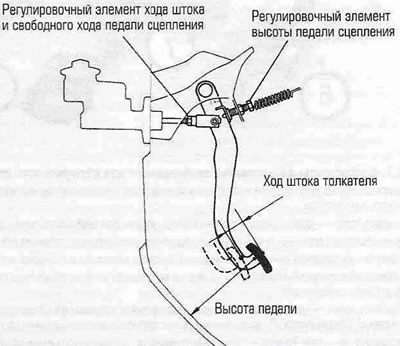

7.2. ábra: A rúd löketének, a tengelykapcsoló-pedál magasságának és szabad mozgásának beállítása a rögzítőanyák meglazításával és a megfelelő menetes beállító elemek elforgatásával történik.
3. Forgassa a rudat egyik vagy másik irányba, amíg a tengelykapcsoló-pedál és a tolórúd szabad mozgása meg nem felel a normának.
4. Húzza meg a rögzítőanyát.
5. A tengelykapcsoló-pedál holtjátékának beállítása után ellenőrizze a tengelykapcsoló-pedál magasságát.
6. Ha a tengelykapcsoló-pedál magasságát be kell állítani, lazítsa meg a rögzítőanyát, és állítsa be a rögzítőcsavar elforgatásával (lásd a 7.2. ábrát). Húzza meg a rögzítőanyát.
