Senzor de poziție a arborelui cu came
Examinare
1. Senzorul este montat pe suportul de susținere din partea dreaptă spate a chiulasei.
2. Deconectați conectorul cablajului senzorului, măsurați rezistența dintre bornele senzorului cu un ohmmetru și verificați rezultatele măsurătorilor pentru a verifica dacă respectă cerințele specificațiilor. Dacă există o discrepanță, senzorul trebuie înlocuit.
Demontarea

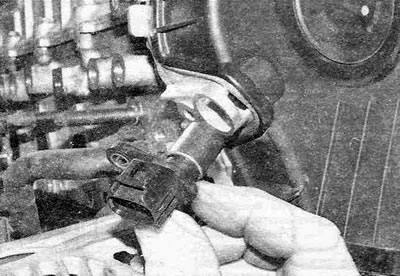

3. Cu conectorul de cablaj deconectat, deșurubați șurubul de montare și scoateți senzorul din suport (vezi figura 9.3).
Figura 9.3. Demontarea senzorului de poziție a arborelui cu came.
(Originalul poate fi găsit pe această resursă www.ToyotaMAN.ru)
Instalare
4. Ungeți ușor inelul O al senzorului cu ulei de motor, apoi instalați-l la locul lui și strângeți șurubul de montare la cuplul specificat. Conectați conectorul de cablare.
