Мотор брисача ветробранског стакла — преглед, демонтажа и монтажа [Toyota RAV4 XA20]

Садржај: Провера управљачког кола мотора…↓ Мотор брисача ветробранског стакла ↓ Мотор брисача задњег поклопца…↓

Провера управљачког кола мотора брисача ветробранског стакла

Напомена: Погледајте дијаграме ожичења за боје жица и распоред пинова конектора да бисте извршили следеће тестове. Да бисте проверили напон на терминалу конектора, повежите једну сонду тест лампе од 12 волти са масом, а другу сонду притисните на сваки терминал конектора. Ако постоји напон на терминалу, лампица би требало да се упали. Ако следеће провере не открију узрок квара, однесите електромотор у специјализовану радионицу на дијагностику.

1. Ако брисачи ветробранског стакла раде споро, проверите напуњеност батерије (видети поглавље 5). Ако је батерија у добром стању, уклоните мотор брисача и покушајте ручно да померите кракове брисача. Инспекцију рычажные механизми и зглобова брисача на тему недостатка оштећења. Подмажите полуге и зглобове и по потреби поправите сва оштећења. Инсталирајте електромотор на погон. Ако брисачи ветробранског стакла и даље раде споро, проверите стање електричних контаката (посебно уземљења) и проверите да ли на њима има корозије. Ако су контакти нормални, електромотор треба заменити.

2. Ако брисачи ветробранског стакла не раде након што се мотор напаја, проверите одговарајући осигурач (видети слику 11.2).

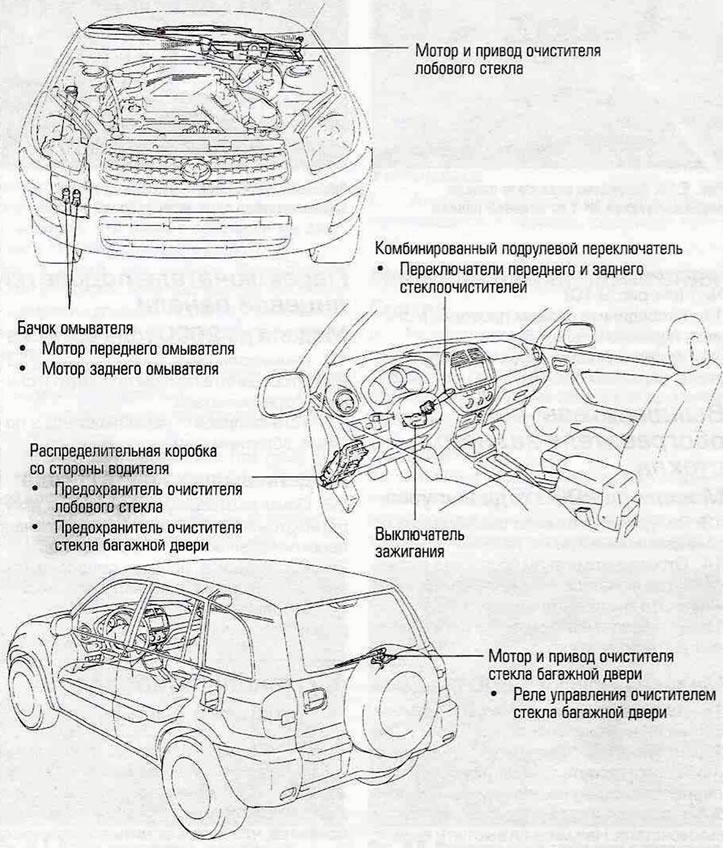

Слика 11.2. Детаљи типичних система брисача ветробранског стакла и врата пртљажника.

Ако је осигурач неоштећен, спојите један крај жице упаљача на негативни терминал електромотора, а други на масу и укључите мотор. Ако брисачи ветробранског стакла сада раде нормално, поново спојите уземљење мотора. Ако брисачи ветробранског стакла раде као и раније, окрените прекидач за режим брисања у положај HI и проверите напон на конектору за напајање мотора.

Напомена: Да бисте приступили конектору за напајање мотора, морате уклонити решетку испод ветробранског стакла (видети поглавље 11).

3. Ако је на конектору присутно напајање, извадите електромотор из возила и напајајте га директно из батерије преко заштићених (осигураних) каблова упаљача. Ако електромотор ради нормално, проверите полуге и шарке брисача (погледајте корак 1). Ако електромотор и даље не ради нормално, мора се заменити. Ако нема напона на конектору за напајање мотора, проверите напон на релеју управљачког кола мотора. Ако је напон напајања релеј долази, а на електрични мотор не долази, проверите прекидач. Ако је прекидач функционалан, проверите релеј као што је описано у став 5.

4. Ако су временски интервали (паузе) у раду брисача ветробранског стакла прекршени, проверите интегритет свих жица које повезују прекидач режима и управљачки модул брисача ветробранског стакла.

5. Ако брисачи ветробранског стакла престану да раде када се искључе, али се не врате у првобитни положај, проверите напон на "парк" терминалу конектора за напајање мотора док је прекидач на стубу волана у искљученом положају (кључ за паљење у положају УКЉУЧЕНО). Ако нема напона, проверите интегритет ожичења између мотора и панела са осигурачима.

Уклањање и инсталација

6. Искључите кабл са негативног терминала батерије.

7. Након што означите положај брисача (лепљењем трака траке) на ветробранском стаклу, уклоните ручицу брисача (или обе ручице са брисачима) са возила (видети слику 11.7, а, б).

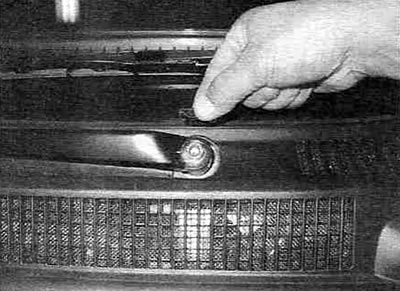

Слика 11.7,а. Да бисте приступили навртци за монтажу поводца, скините поклопац.

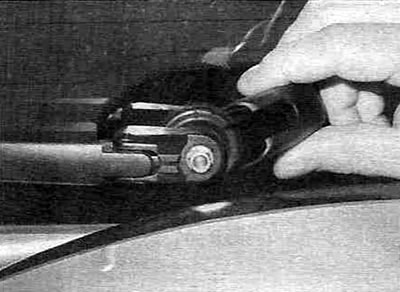

Слика 11.7,б. Детаљи причвршћивања ручице брисача ветробранског стакла на поклопцу пртљажника.

(Чланак је копиран са портала: «ToyotaMan»)

Напомена: Обавезно одспојите црево за довод течности са поводца.

Мотор брисача ветробранског стакла

8. Уклоните решетку испод ветробранског стакла (видети поглавље 11).

9. Искључите конектор кабла са мотора брисача ветробранског стакла и одврните навртке које причвршћују склоп мотора/погона брисача ветробранског стакла (видети слику 11.9).

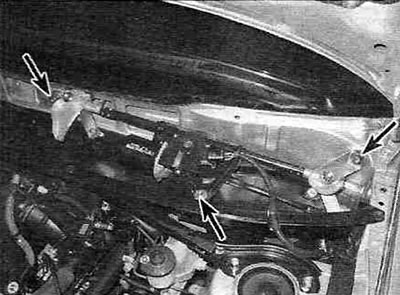

Слика 11.9. Положај вијака за монтажу погона брисача ветробранског стакла.

10. Подигните и уклоните склоп мотора/погона брисача ветробранског стакла са панела решетке.

11. Отпустите навртке за монтажу електромотора и одвојите га од погонског механизма (видети слику 11.11).

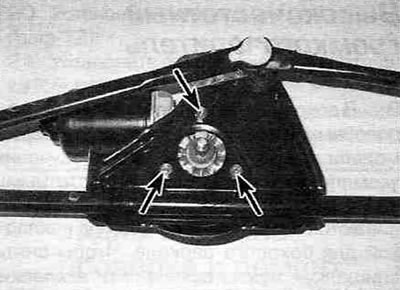

Слика 11.11. Положај вијака за монтажу мотора брисача ветробранског стакла (приказано стрелицама).

12. Инсталирајте електромотор обрнутим редоследом од уклањања.

Мотор брисача задњег поклопца (пртљажника)

13. Одвојите део облоге задњих врата (видети поглавље 11).

14. Пажљиво одлепите пластичну фолију (ако постоји) да бисте приступили сервисном отвору.

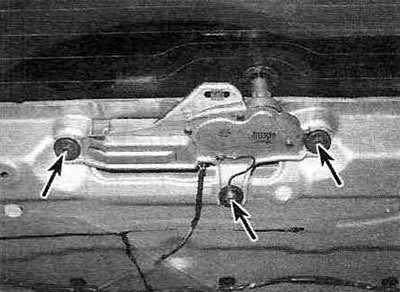

15. Искључите конектор ожичења мотора брисача ветробранског стакла и одврните његове вијке за монтажу (видети слику 11.15).
