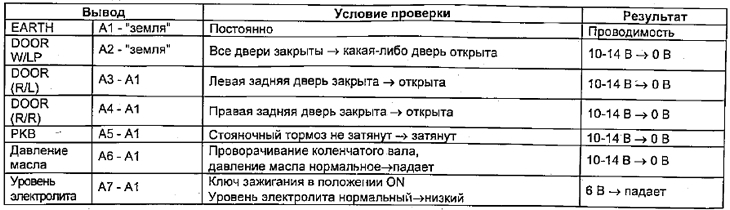

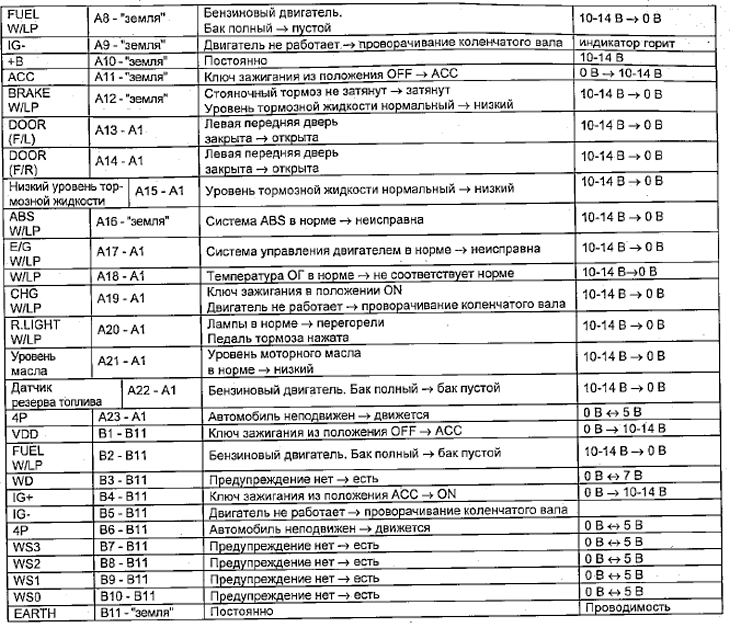

Таблиця перевірки електронного блоку управління комбінацією приладів моделі з багатофункціональним дисплеєм)
Перевірка електронного блоку керування комбінацією приладів (моделі із багатофункціональним дисплеєм) [Toyota Carina T190]

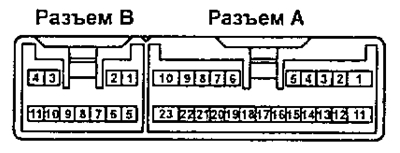

При підключеному роз'ємі перевірте ланцюги згідно з таблицею.
