Меры безопасности
1. При работе с хладагентом всегда соблюдайте правила техники безопасности.
а) Запрещается работать с хладагентом в закрытом помещении или вблизи открытого пламени.
б) Всегда надевайте защитные очки.
в) Следите, чтобы хладагент не попал в глаза или на кожу. При поражении:
- Не трите обожженное место.
- Промойте обожженное место большим количеством холодной воды и смажьте кожу чистым вазелином.
- Не пытайтесь лечиться самостоятельно, немедленно обратитесь в медицинское учреждение.
г) Перед снятием или проверкой электрических деталей, установите замок зажигания в положение "LOCK" и отсоедините отрицательный кабель от аккумуляторной батареи.
Предосторожности при зарядке хладагента
1. Не включайте компрессор без достаточного количества хладагента. Недостаток хладагента приводит к недостаточной смазке компрессора, что может повлечь за собой его поломку.
Информацию взяли с веб-портала [TOYOTAMAN]
2. Не открывайте клапан высокого давления на блоке манометров при работающем компрессоре. При открытом клапане высокого давления изменится направление потока хладагента, что приведет к поломке цилиндра.
3. Не допускайте перезарядки системы. Избыток хладагента ведет к недостаточному охлаждению, перерасходу топлива, перегреву двигателя и т.д.
Применение хладагента R134a
В системе кондиционирования применяется хладагент HFC-134a (R134а). Компрессорное масло и уплотнения, предназначенные для использования с хладагентом R12 вызывают повреждение системы, обращайте при ремонте внимание на совместимость.
- Компрессорное масло — ND-OIL8

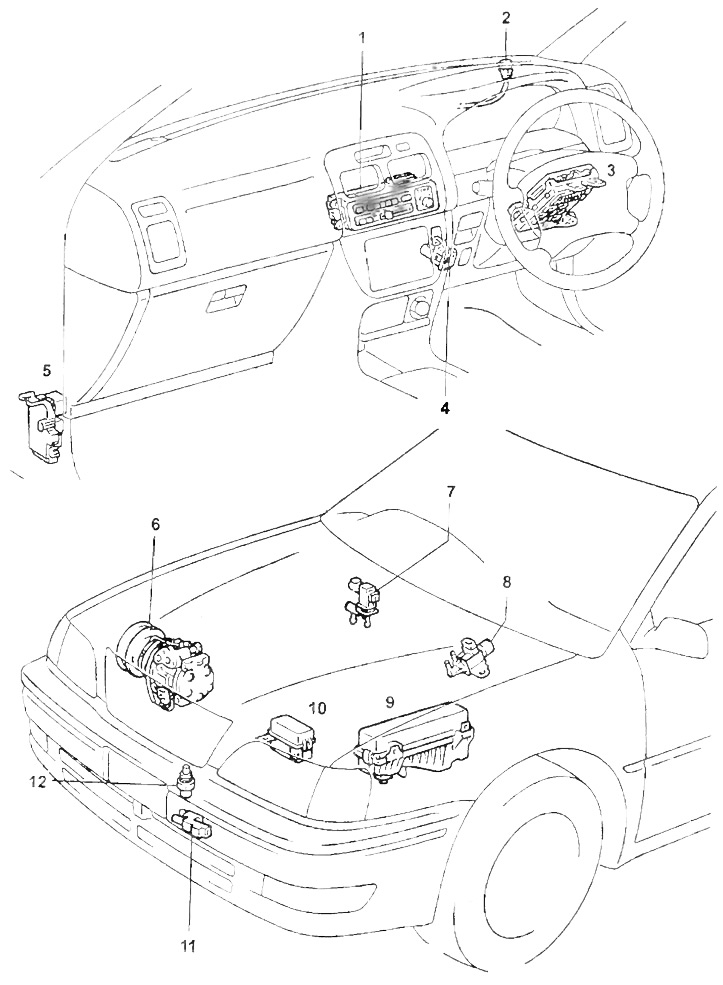

Расположение компонентов.
1 - панель управления отопителем и кондиционером,
2 - датчик освещенности,
3 - монтажный блок,
4 - датчик температуры в салоне,
5 - блок реле №4,
6 - компрессор с электромагнитной муфтой,
7 - электропневмоклапан повышения частоты вращения холостого хода (4S-FE, 3S-FE),
8 - электропневмоклапан повышения частоты вращения холостого хода (ЗС-Т),
11 - датчик температуры окружающего воздуха,
12 - выключатель по давлению.
