Снятие
1. Заблокируйте нейтральное положение заднего рулевого механизма.
а) Установите рулевое колесо в направление движения по прямой.

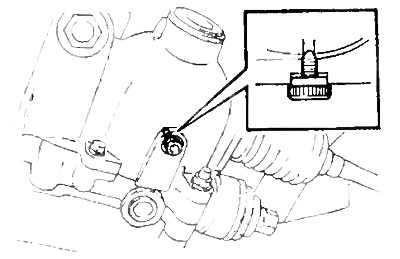

б) Шестигранным ключом отверните технологическую пробку корпуса заднего рулевого механизма.

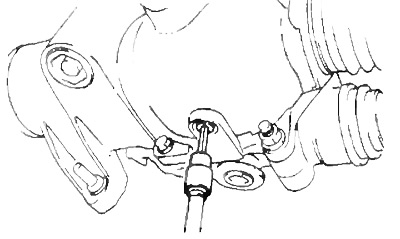

в) Установите стопорный болт в корпус рулевого механизма.
Внимание: не поворачивайте рулевое колесо пока не разблокируете задний рулевой механизм.
2/ Снимите передний карданный вал.

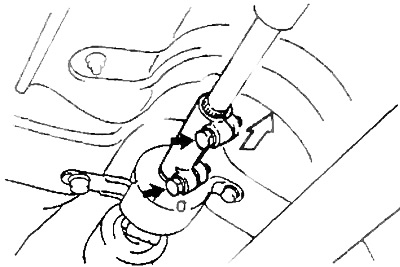

а) Отверните болт крепления переднего карданного вала к валу шестерни привода заднего рулевого механизма.
- Момент затяжки — 36 Нм

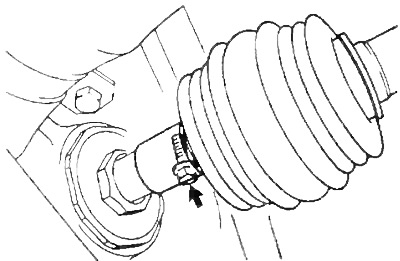

б) Ослабьте стяжные болты муфты №2.
в) Снимите передний карданный вал.

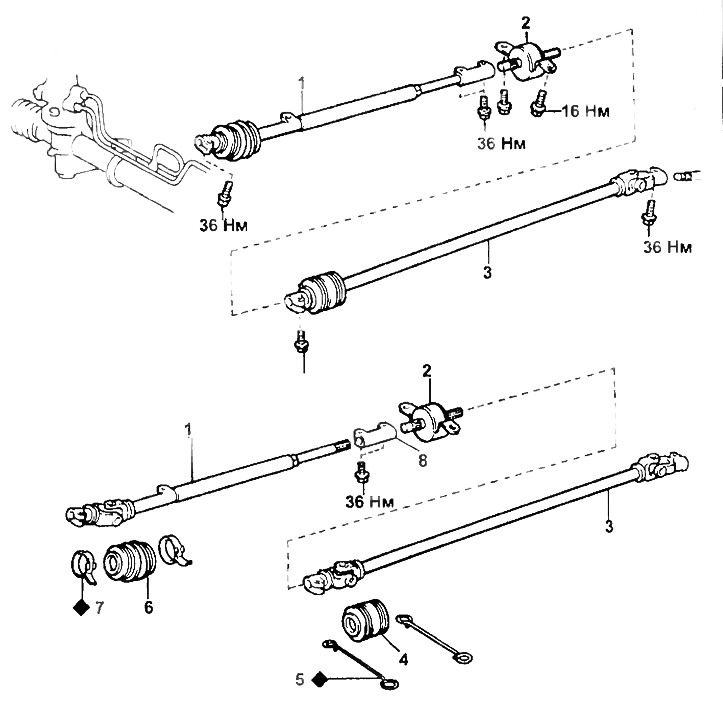

Карданный вал рулевого механизма (4WS).
1 - передний карданный вал рулевого механизма,
2 - промежуточная опора,
3 - задний карданный вал рулевого механизма,
4, 6 - пыльник,
5, 7 - хомут,
8 - муфта №2 крепления переднего карданного вала.
