Снятие
1. Слейте рабочую жидкость гидроусилителя.
2. Снимите правый передний приводной вал (см. главу "Приводные валы").

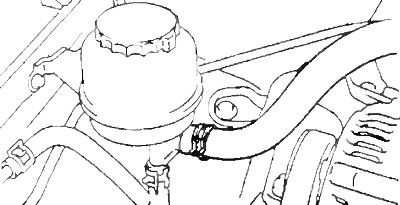

3. Отсоедините возвратный шланг от бачка.
Примечание: избегайте попадания рабочей жидкости на приводной ремень.

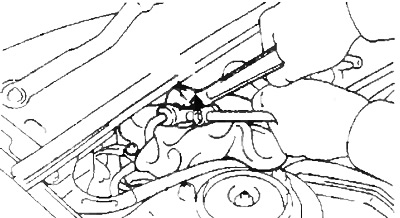

4. Используя специнструмент отсоедините нагнетательный трубопровод.
- Момент затяжки — 45 Нм
Примечание: при подсоединении нагнетательного трубопровода затяните его штуцер так, чтобы не выступали витки резьбы.

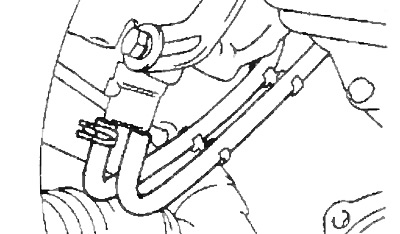

5. Отсоедините вакуумные шланги.

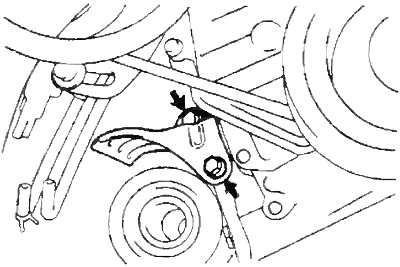

6. (Модели WD)
Отверните два болта и снимите защитный кожух.
- Момент затяжки — 25 Нм

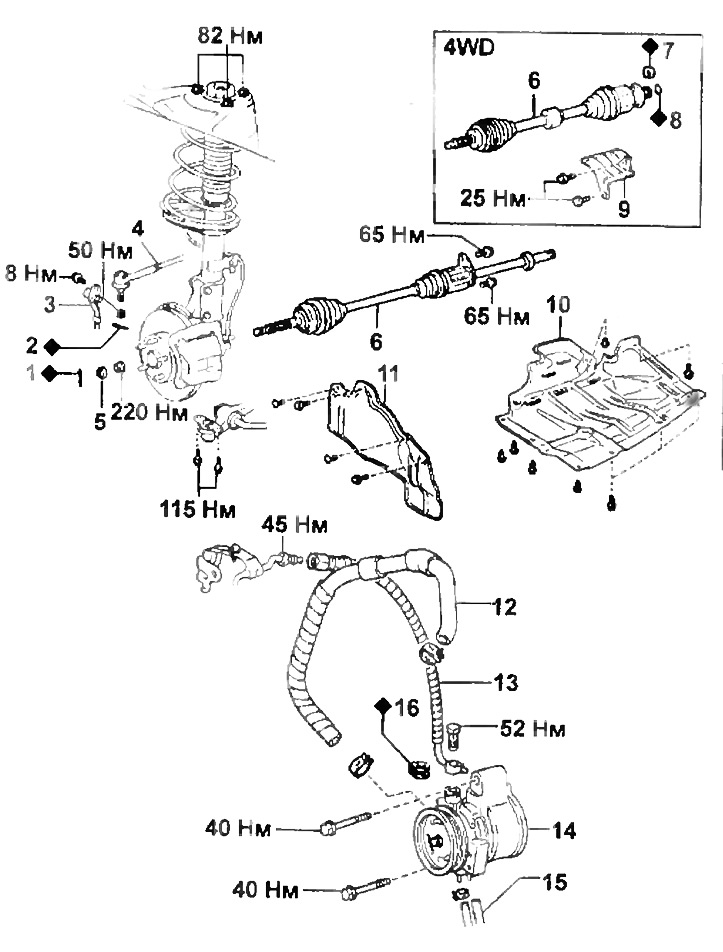

Снятие насоса усилителя рулевого управления (3S-FE, 4S-FE).
1, 2 - шплинт,
3 - датчик частоты вращения,
4 - правая рулевая тяга,
5 - контргайка,
6 - правый передний приводной вал,
7 - стопорное кольцо,
8 - кольцевое уплотнение,
9 - защитный кожух,
10 - центральный кожух защиты двигателя,
11 - правый кожух защиты двигателя,
12 - возвратный трубопровод,
13 - нагнетательный трубопровод,
14 - насос в сборе,
15 - вакуумный шланг,
16 - прокладка.

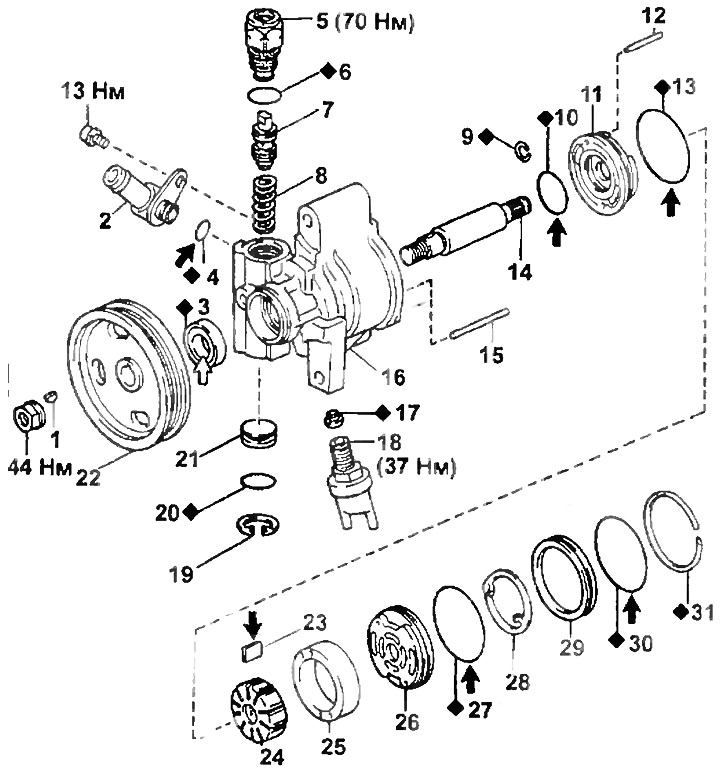

Насос усилителя рулевого управления (3S-FE, 4S-FE).
1 - шпонка,
2 - штуцер возвратного трубопровода,
3 - сальник,
4, 6, 10, 13, 20, 27, 30 - кольцевое уплотнение,
5 - штуцер нагнетательного трубопровода,
7 - регулятор расхода,
8 - пружина,
9, 19, 31 - стопорное кольцо,
11 - передний диск,
12, 15 - установочный штифт,
14 - вал насоса,
16 - корпус насоса,
17 - седло,
18 - клапан увеличения частоты вращения холостого хода,
21 - седло пружины,
22 - шкив,
23 - лопасть,
24 - ротор,
25 - статорное кольцо,
26 - задний диск,
28 - волнистая шайба,
29 - крышка корпуса.
Примечание: при сборке на детали указанные стрелками нанесите:
- белая стрелка - консистентную смазку,
- черная стрелка - рабочую жидкость гидроусилителя.

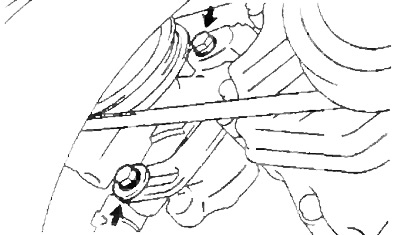

7. Отверните болты крепления и снимите насос усилителя в сборе с нагнетательным и возвратным трубопроводами.
При установке насоса перед затяжкой второго болта крепления отрегулируйте натяжение ремня привода насоса усилителя (см. соответствующий раздел).
- Момент затяжки — 40 Нм

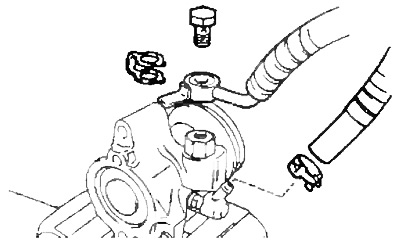

8. Установите насос в тиски и отсоедините возвратный и нагнетательный трубопроводы.
- Момент затяжки штуцерного болта — 52 Нм
Установка
1. Установка производится в порядке обратном снятию. При установке руководствуйтесь сборочным рисунком.
2. Долейте рабочую жидкость гидроусилителя рулевого управления.
3. Прокачайте систему гидроусилителя.
4. Проверьте отсутствие утечек в системе.
