Снятие
1. Слейте рабочую жидкость гидроусилителя.

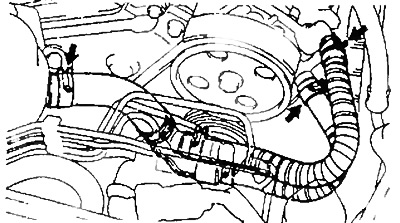

2. Снимите хомуты и отсоедините возвратный трубопровод.
3. Снимите ремень привода.

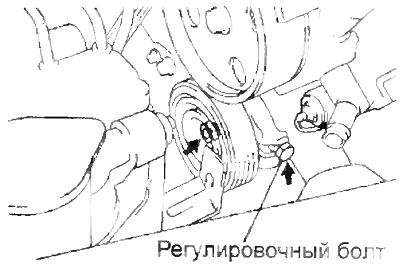

а) Ослабьте стопорную гайку ролика натяжителя
- Момент затяжки — 39 Нм
б) Вращая регулировочный болт ослабьте натяжение ремня и снимите ремень.
При установке, перед тем как затянуть стопорную гайку ролика натяжителя, отрегулируйте натяжение ремня привода (см. соответствующий раздел).

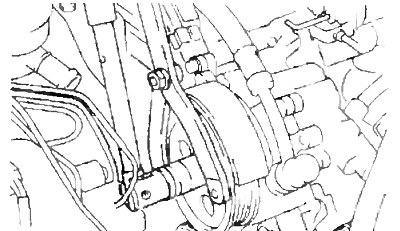

4. Используя специнструмент снимите шкив насоса.
- Момент затяжки — 44 Нм

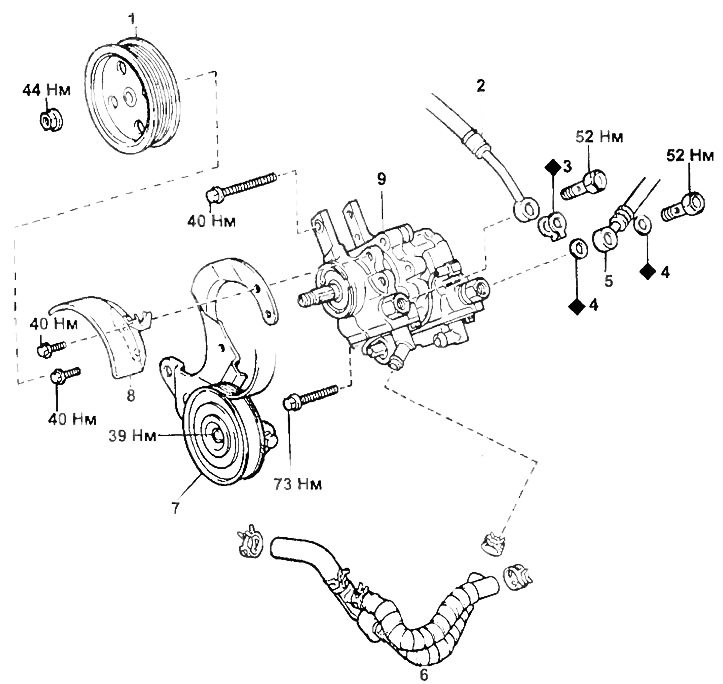

Снятие насоса усилителя рулевого управления (ЗС-Т).
1 - шкив,
2, 5 - трубопроводы системы гидроусилителя,
3, 4 - прокладка,
6 - возвратный трубопровод,
7 - ролик натяжителя,
8 - кожух,
9 - насос в сборе.

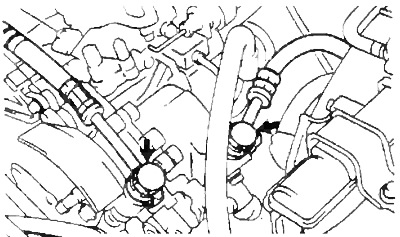

5. Отверните штуцерные болты и отсоедините трубопроводы системы гидроусилителя.
- Момент затяжки — 52 Нм

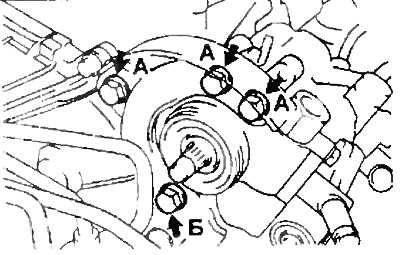

6. Отверните четыре болта и снимите насос в сборе.
Момент затяжки:
- Болтов "А" — 40 Нм
- Болта "Б" — 73 Нм
Установка
1. Установка производится в порядке обратном снятию. При установке пользуйтесь сборочным рисунком
2. Долейте рабочую жидкость гидроусилителя рулевого управления.
3. Прокачайте систему гидроусилителя.
4. Проверьте отсутствие утечек в системе.
