Оглавление: Снятие ↓ Установка ↓
Снятие
1. Снимите заднюю облицовку багажника.
2. Снимите боковую облицовку багажника.

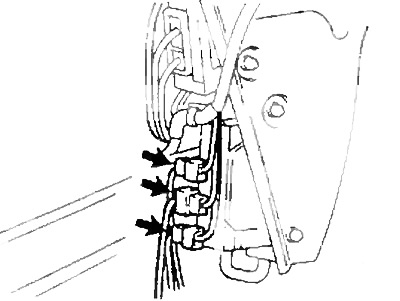

3. Отсоедините разъемы датчика и электропривода.

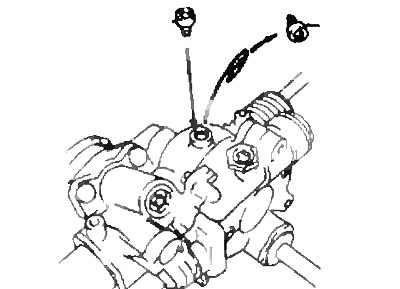

4. Заблокируйте нейтральное положение заднего рулевого механизма.

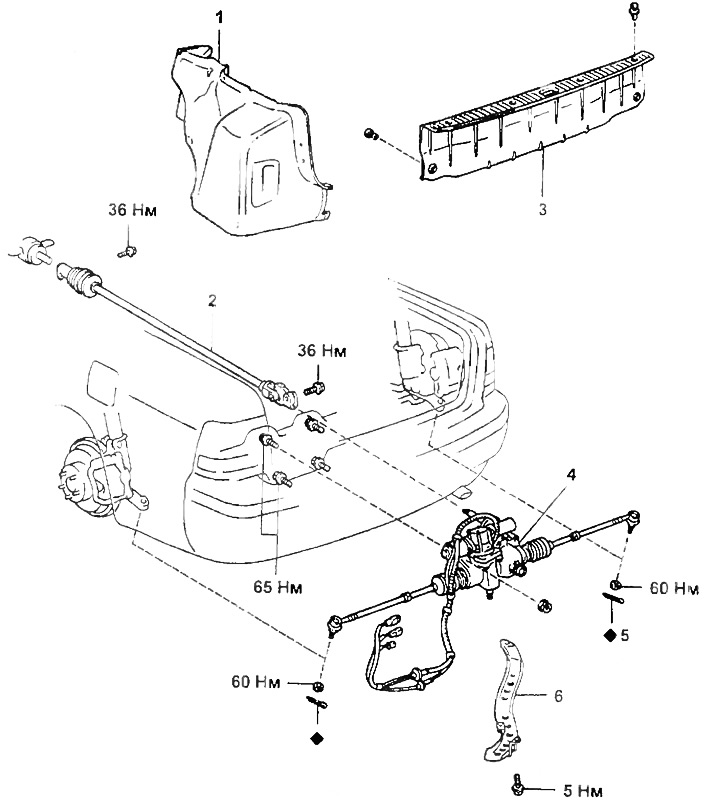

Снятие заднего рулевого механизма (4WS).
1 - боковая облицовка багажника,
2 - задний карданный вал рулевого механизма,
3 - задняя облицовка багажника,
4 - рулевой механизм в сборе,
5 - шплинт,
6 - защитный кожух проводки.
Примечание: в случае если вы заменяете рулевой механизм в сборе, эту операцию можно не проводить.

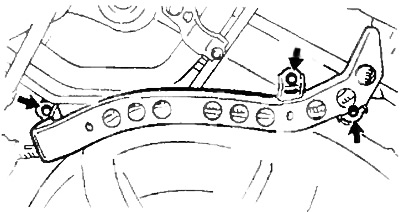

5. Отверните три болта и снимите защитный кожух проводки.
- Момент затяжки — 5,5 Нм
6. Снимите задний карданный вал рулевого механизма.

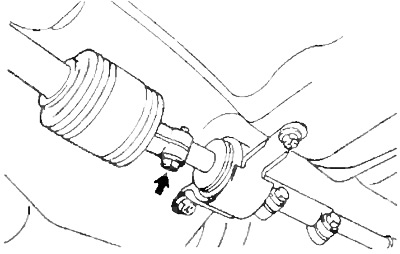

а) Отверните болт крепления заднего вала к промежуточной опоре.
- Момент затяжки — 36 Нм

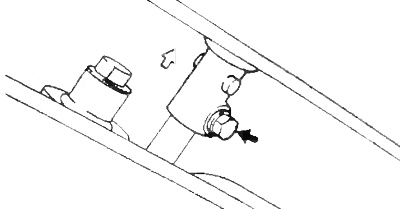

б) Отверните болт крепления вала к ведомой шестерне заднего рулевого механизма и снимите вал.
- Момент затяжки — 36 Нм

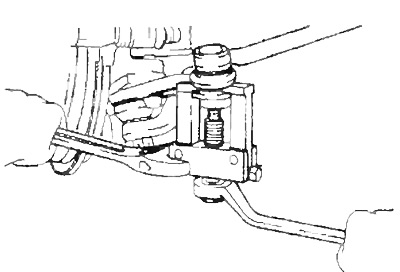

7. Отсоедините наконечники рулевых тяг от рычагов поворотного кулака.
- Момент затяжки — 60 Нм
Примечание: при подсоединении наконечников рулевых тяг к рычагам для установки шплинта возможен доворот гайки на угол не более 60°.

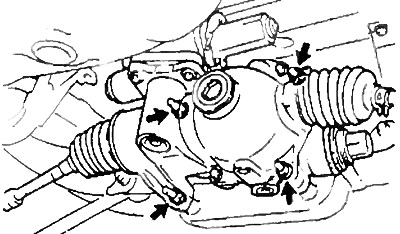

8. Отверните четыре гайки и снимите задний рулевой механизм в сборе.
- Момент затяжки — 65 Нм
Установка
1. Установка карданного вала рулевого механизма производится в порядке обратном снятию.
Внимание: не поворачивайте рулевое колесо пока не разблокируете задний рулевой механизм.
2. Проверьте углы поворота задних колес.
3. Отрегулируйте нейтральное положение заднего рулевого механизма.

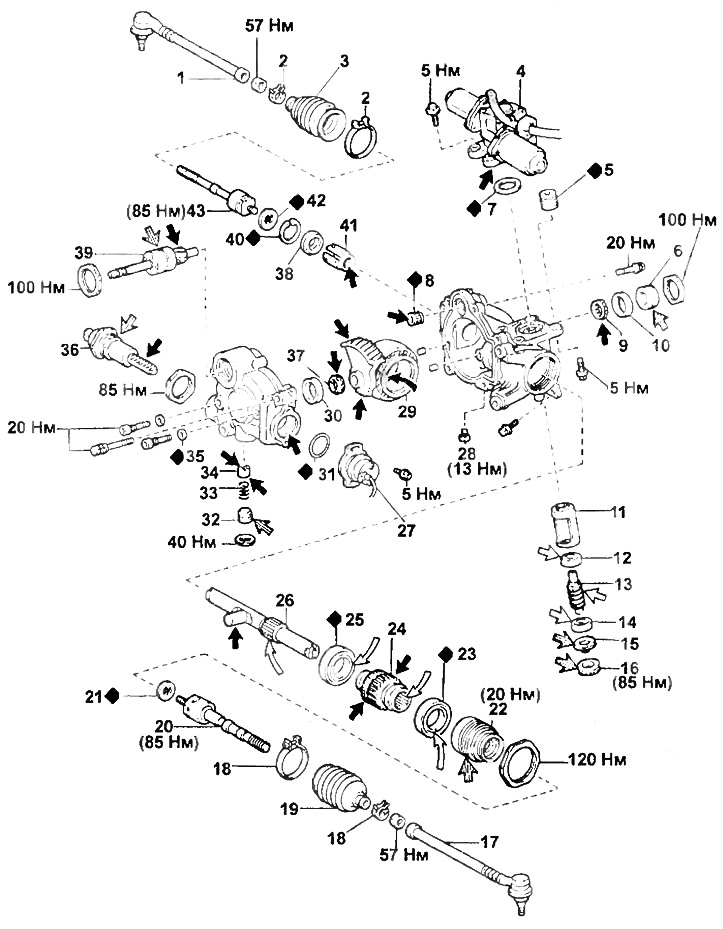

Задний рулевой механизм (4WS).
1, 17 - наконечник рулевой тяги,
23, 18 - хомут,
3, 19 - чехол,
4 - электропривод в сборе,
5 - втулка,
6 - регулировочная гайка подшипников зубчатого сегмента,
7 - уплотнение,
8 - проставка,
9 - подшипник,
10 - наружное кольцо подшипника,
11 - корпус червяка,
12 - подшипник,
13 - червяк,
14 - подшипник,
15 - регулировочная гайка подшипников червяка,
16 - контргайка,
20, 43 - рулевая тяга,
21, 42 - зубчатая шайба,
22 - корпус шестерни,
23, 25 - подшипник,
24 - шестерня,
26 - вал,
27 - датчик,
28 - технологическая пробка корпуса заднего рулевого механизма,
29 - зубчатый сегмент,
30 - наружное кольцо подшипника,
31 - кольцевое уплотнение,
32 - крышка направляющей рейки,
33 - пружина,
34 - направляющая рейки,
35 - проставка,
36 - рейка,
37 - подшипник,
38 - держатель втулки,
39 - ведомая шестерня,
40 - стопорное кольцо,
41 - втулка.
Примечание: при сборке на детали указанные стрелками нанесите:
- белая стрелка, черная стрелка - консистентную смазку,
- черная стрелка - герметик.
